Bergalvani Z Purlin

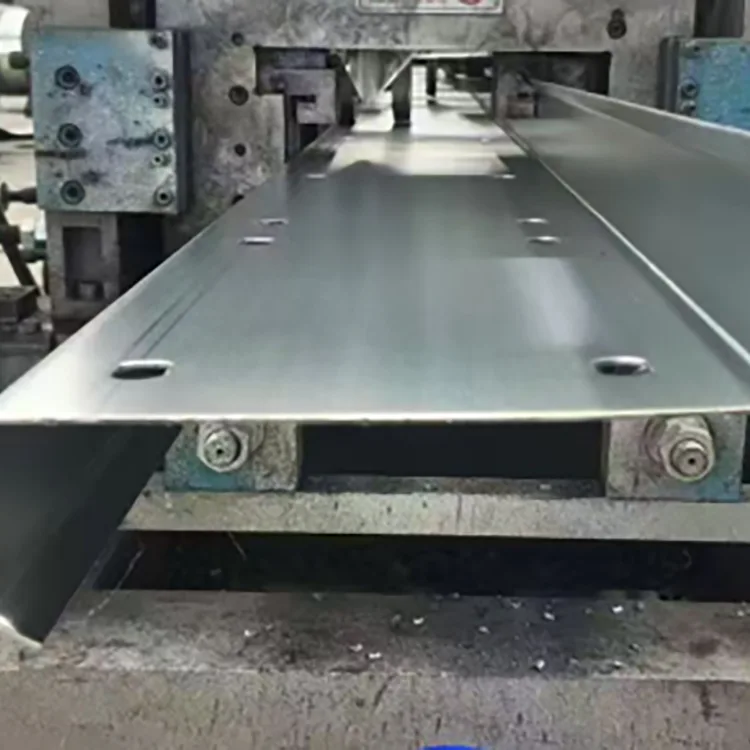

Purlin Z bergalvani ialah bahagian struktur berbentuk sejuk yang diperbuat daripada jalur keluli Q235B atau Q355B. Jalur melepasi berbilang gulung membentuk untuk mencipta profil Z, diikuti dengan pemotongan, tebukan dan pemprosesan sudut. Anggota yang telah siap kemudiannya dijeruk, difluks dan digalvani panas sebagai bahagian yang lengkap.

Profil Z digunakan terutamanya pada bumbung bercerun kerana anggota bersebelahan boleh bertindih di hujungnya. Ini menyokong garis purlin berterusan dan boleh mengurangkan sambungan berasingan berbanding dengan bahagian C konvensional. Ia juga boleh digunakan untuk rangka dinding dan struktur keluli ringan lain apabila geometri dan kapasiti bebannya sesuai dengan reka bentuk.

Urutan pembuatan adalah penting: pembentukan, pemotongan dan tebukan diselesaikan sebelum menggembleng, membenarkan bahagian Z yang telah siap dan kawasan yang diproses menerima salutan zink semasa peringkat galvanizing.

Di mana Bahagian Z Membuat Perbezaan

Ciri penentuan purlin Z ialah pertindihan antara anggota bersebelahan.

Pada bumbung cerun, bebibir atas dan bawah bahagian Z bersebelahan boleh bertindih, membolehkan garisan purlin meneruskan struktur bumbung. Ini boleh mengurangkan kerja pemotongan dan penyambungan berbanding dengan anggota berasingan pada setiap rentang.

Bumbung dengan kecerunan melebihi 10° biasanya lebih sesuai untuk mengambil kesempatan daripada pertindihan bahagian Z. Di bawah kira-kira 8°, purlin C mungkin menawarkan susunan yang lebih mudah.

Z purlin juga boleh digunakan sebagai purlin dinding. Bahagian akhir hendaklah mengikut lukisan struktur dan pengiraan beban.

Galvanizing Dilakukan Selepas Fabrikasi

Jalur keluli mula-mula diproses ke bahagian Z siap. Kerja-kerja pemotongan, tebukan dan penjuru selesai sebelum ahli memasuki mandian bergalvani. Profil lengkap kemudiannya dibersihkan, difluks dan direndam dalam zink cair pada kira-kira 450°C.

Gegelung keluli → meratakan → membentuk gulungan sejuk → pemotongan panjang tetap → tebukan dan pemotongan sudut → meluruskan dan melegakan tekanan → nyahyah dan penjerukan → pengaliran → pengeringan → galvanizing celup panas → penyejukan dan pempasifan → pemeriksaan salutan zink → pemeriksaan penampilan → pembungkusan.

Urutan ini membolehkan sudut yang terbentuk dan lubang sambungan digalvani bersama dengan profil yang telah lengkap.

Spesifikasi Utama

Salutan Zink Harus Padan dengan Persekitaran Kakisan

Untuk pendedahan luar kawasan pedalaman biasa, seperti bumbung kilang biasa dan struktur PV atas bumbung tanpa semburan garam atau gas kimia, ≥85 μm ialah spesifikasi permulaan yang biasa.

Untuk bangunan ternakan, bengkel lembap dan struktur tepi sungai, 120–180 μm menyediakan tahap salutan yang lebih tinggi.

Untuk kawasan pantai, pelabuhan, loji kimia dan persekitaran air sisa, julat yang disyorkan boleh ditingkatkan kepada 200–275 μm.

Salutan akhir hendaklah disahkan mengikut persekitaran kakisan projek dan keperluan reka bentuk.

Q235B atau Q355B?

Untuk bumbung kilang biasa, struktur fotovoltaik atas bumbung dan bangunan pertanian, Q235B biasanya mencukupi apabila bahagian dan ketebalan yang diperlukan memenuhi beban yang dikira.

Q355B sesuai untuk purlins rentang besar, kawasan salji tebal, kawasan angin kencang dan projek pantai yang menuntut. Berdasarkan data projek yang dibekalkan, Q355B boleh menyediakan kira-kira 30% kapasiti galas beban yang lebih tinggi pada bahagian yang sama di bawah keadaan yang setanding. Sama ada ini membenarkan bahagian yang lebih kecil atau penggunaan keluli yang lebih rendah mesti ditentukan oleh pengiraan struktur.

Oleh itu, gred bahan harus dipilih mengikut keperluan struktur.

Bahagian Z dan Pemilihan Ketebalan Dinding

Ketinggian bahagian menentukan geometri keseluruhan purlin, manakala ketebalan dinding mempengaruhi ketahanan terhadap beban dan ubah bentuk.

Untuk ketebalan dinding:

1.2–1.4 mm biasanya digunakan untuk aplikasi kepungan rentang kecil dan ringan.

1.5–2.0 mm ialah julat biasa untuk purlin bumbung kilang dan struktur fotovoltaik atas bumbung.

2.2–3.0 mm lebih sesuai apabila bumbung mempunyai rentang yang lebih besar atau beban salji, angin atau struktur yang lebih tinggi.

Ketinggian dan ketebalan bahagian hendaklah dipilih bersama-sama dengan rentang, jarak purlin, beban bumbung dan pesongan yang dibenarkan.

Di mana Galvanized Z Purlin Digunakan

Bumbung kilang keluli: purlin bumbung dan purlin dinding untuk bangunan perindustrian terdedah.

Sistem fotovoltaik atas bumbung: terutamanya bumbung bercerun di mana pertindihan bahagian Z boleh memudahkan susunan purlin.

Bangunan pantai: bumbung terdedah dan sistem kepungan berhampiran garis pantai dan pelabuhan, menggunakan salutan zink yang dipertingkatkan jika perlu.

Struktur ternakan dan pertanian: bangsal dengan kelembapan tinggi, rumah hijau dan bangunan lain di mana pemeluwapan boleh mempercepatkan kakisan keluli.

Kemudahan industri lembap: rangka bumbung dan dinding di sekeliling bengkel di mana keluli hitam biasa memerlukan perlindungan kakisan tambahan.

Struktur keluli tolok cahaya luar: struktur bumbung cerun perbandaran dan terdedah lain.

Apa yang Ditambah oleh Hot-Dip Galvanizing

Salutan zink menyediakan perlindungan penghalang dan perlindungan korban. Ia memisahkan substrat keluli daripada lembapan dan oksigen, manakala zink juga boleh memberikan perlindungan elektrokimia di sekitar kawasan kecil kerosakan salutan tempatan.

Ini berguna untuk purlin bumbung kerana mengecat semula struktur bumbung yang dipasang adalah lebih sukar daripada merawat keluli di aras tanah.

Galvanizing hot-dip menyediakan perlindungan kakisan di seluruh permukaan yang terbentuk. Ia bukan pengganti saliran yang betul, reka bentuk sambungan atau pembaikan tapak selepas memotong dan mengimpal.

Tiga Perbandingan Perolehan Biasa

Purlin Z bergalvani vs purlin C tergalvani

Z purlin amat berguna apabila ahli bersebelahan boleh bertindih di sepanjang bumbung yang bercerun. C purlin selalunya lebih mudah untuk bumbung atau susun atur yang lebih rata di mana pertindihan menawarkan sedikit faedah praktikal.

Purlin Z bergalvani lwn purlin Z bercat

Cat memberikan perlindungan permukaan, tetapi kerosakan di sekitar sudut, lubang, luka dan titik sambungan perlu dipertimbangkan. Galvanizing hot-dip digunakan pada profil lengkap dan menyediakan perlindungan kakisan untuk keluli terdedah. Jangka hayat "5–10 kali lebih lama" yang sering disebut tidak seharusnya dianggap sebagai peraturan universal kerana prestasi cat banyak bergantung pada sistem salutan, penyediaan dan pendedahan.

Panas-celup bergalvani Z purlin vs elektrogalvani Z purlin

Salutan elektrogalvani biasanya jauh lebih nipis daripada lapisan tergalvani celup panas. Untuk pendedahan luar jangka panjang, galvanizing hot-dip biasanya ditentukan apabila perlindungan zink yang besar diperlukan.

Perkara yang Pembeli Perlu Semak Sebelum Memesan

Untuk projek bumbung kejuruteraan, pesanan harus mengenal pasti lebih daripada sekadar "Z purlin".

Bahagian: Z100–Z300 atau profil khusus lukisan.

Ketebalan dinding: 1.2–3.0 mm.

Gred keluli: Q235B atau Q355B.

Salutan zink: ≥85 μm, 120–180 μm atau 200–275 μm mengikut pendedahan.

Panjang: panjang standard atau tetap bukan standard.

Penebuk: diameter lubang, jarak dan lokasi mengikut lukisan.

Permukaan: hot-dip tergalvani selepas pembentukan dan fabrikasi.

Spesifikasi yang jelas seperti Q355B / Z200 / 2.0 mm / 200 μm zink / panjang tetap / pra-tebuk lebih mudah bagi pengilang untuk memetik dan menghasilkan secara konsisten daripada permintaan umum untuk "keluli Z tergalvani."

Sambungan dan Pemprosesan Tapak

Pemotongan dan penebuk utama sebaiknya diselesaikan sebelum menggembleng. Jika penggerudian atau pemotongan tambahan tidak dapat dielakkan di tapak, keluli terdedah hendaklah dibersihkan dan dirawat dengan salutan pembaikan kaya zink yang sesuai.

Kimpalan mengeluarkan zink di sekeliling kimpalan. Selepas mengimpal, kawasan itu hendaklah dibersihkan dan dibaiki. Di mana reka bentuk struktur membenarkan, sambungan berbolted lebih mudah diurus pada purlin bergalvani.

Pembuatan dan Kawalan Kualiti

Kawalan pengeluaran bermula dengan jalur keluli. Gegelung masuk diperiksa untuk gred, ketebalan dan keadaan permukaan sebelum membentuk gulungan.

Semasa membentuk, semakan dimensi tertumpu pada ketinggian bahagian, geometri bebibir, ketebalan dinding, kelurusan dan berpusing. Penebuk diperiksa terhadap lukisan yang diluluskan.

Selepas tergalvani, salutan diperiksa untuk perlindungan, ketebalan, penampilan dan kecacatan seperti kawasan kosong, mengelupas atau pembentukan zink yang berlebihan. Ketepatan panjang tetap dan kelurusan keseluruhan juga diperiksa sebelum pembungkusan.

Rujukan Pemilihan Projek

Bumbung kilang curam atau PV atas bumbung pedalaman: Q235B, Z160–Z200, 1.5–2.0 mm, ≥85 μm.

Ternakan, bengkel lembap atau projek tepi sungai: Q235B atau Q355B, 120–180 μm.

Projek pantai atau pelabuhan: Q355B, 200–275 μm, dengan ketebalan dinding dipilih untuk beban struktur.

Bumbung bentang besar dengan angin kencang atau salji: Q355B, bahagian Z yang lebih besar dan ketebalan dinding 2.2–3.0 mm jika perlu.

Bumbung dalaman yang kering: purlin Z berbentuk sejuk yang tidak bersalut mungkin merupakan pilihan yang lebih menjimatkan.

Soalan Lazim

S1. Adakah salutan zink akan rosak apabila Z purlins bertindih?

Pertindihan bolt biasa tidak boleh menyebabkan pengelupasan kawasan besar apabila salutan tergalvani mempunyai lekatan yang baik. Kerosakan mekanikal kecil boleh dibaiki dengan cat pembaikan yang kaya dengan zink.

S2. Bolehkah purlin Z tergalvani dikimpal?

Ya, tetapi salutan zink di sekeliling kimpalan akan rosak oleh haba. Kawasan yang dikimpal hendaklah dibersihkan dan dibaiki selepas dikimpal. Sambungan bolt biasanya lebih disukai jika praktikal.

S3. Adakah Z purlin hanya sesuai untuk bumbung?

Tidak. Ia juga boleh digunakan sebagai purlin dinding. Walau bagaimanapun, purlin C selalunya lebih mudah untuk sistem dinding kerana pertindihan bahagian Z kurang berguna pada rangka dinding menegak.

S4. Bolehkah purlin Z tergalvani digunakan untuk projek PV atas bumbung selama 25 tahun?

Ia boleh ditentukan untuk struktur PV yang tahan lama, tetapi salutan zink mesti dipadankan dengan persekitaran sebenar. Projek pedalaman dan pantai tidak seharusnya menggunakan ketebalan salutan yang sama secara automatik.

S5. Bagaimanakah saya mengenal pasti purlin Z yang telah tergalvani sebelum terbentuk?

Periksa sudut yang terbentuk untuk keretakan atau pengelupasan berterusan lapisan zink. Untuk perolehan, sahkan proses pengilang dan minta bahagian Z dibentuk dan ditebuk sebelum galvanizing hot-dip.

S6. Bolehkah pengilang membekalkan purlin Z pra-tebuk?

ya. Saiz lubang, jarak dan kedudukan boleh dihasilkan mengikut lukisan struktur. Menyelesaikan tebukan sebelum menggembleng juga membolehkan kawasan yang diproses menerima zink semasa peringkat megalvani.

S7. Apakah salutan zink yang patut digunakan berhampiran pantai?

Untuk pendedahan pantai yang kuat, salutan 200-275 μm boleh ditentukan sebagai keperluan permulaan. Salutan akhir hendaklah ditentukan mengikut keadaan kakisan projek dan spesifikasi yang berkenaan.

S8. Adakah purlin Z yang lebih tebal sentiasa lebih baik?

Tidak. Dinding yang lebih tebal meningkatkan penggunaan keluli dan kos. Ketebalan yang betul bergantung pada rentang, jarak, beban angin dan salji, ketinggian bahagian dan pengiraan struktur.
