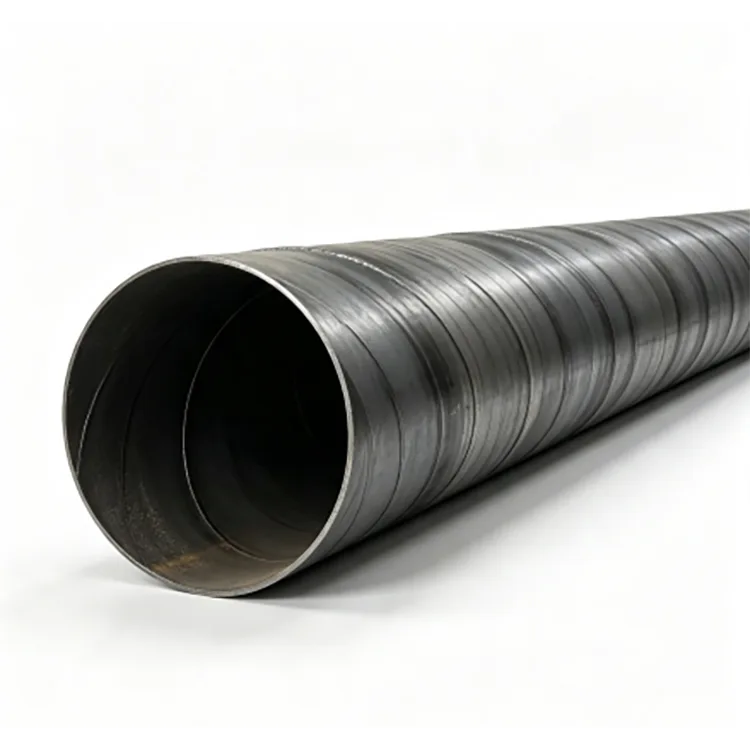

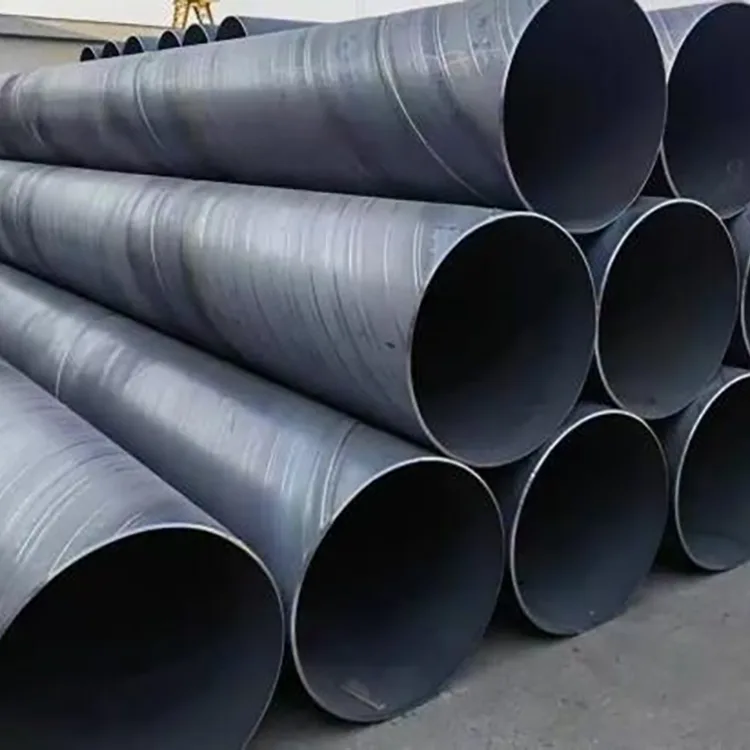

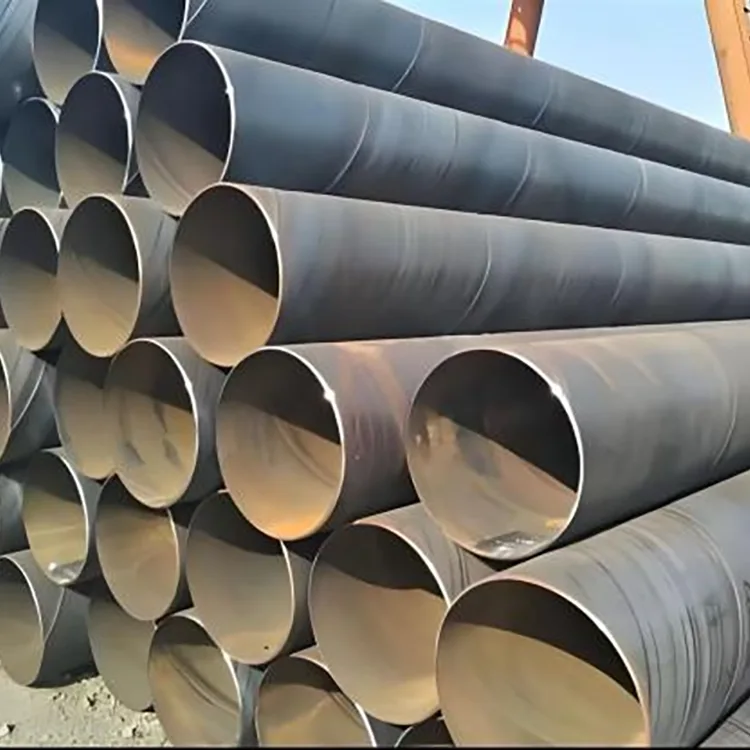

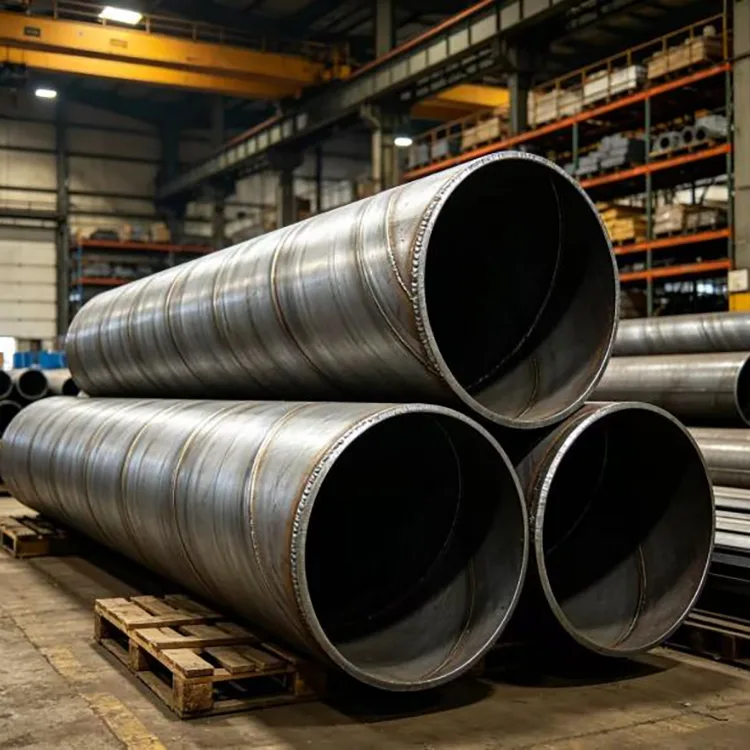

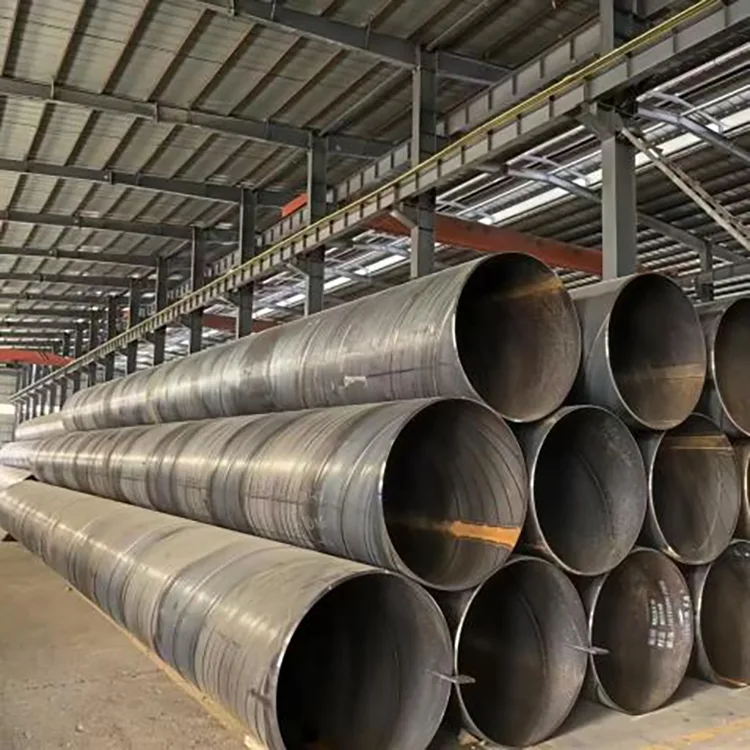

Paip Keluli Kimpalan Lingkaran

Untuk saluran paip berdiameter besar, harga pembelian terendah tidak selalunya kos projek terendah. Ketebalan dinding, kualiti kimpalan, ketepatan dimensi, perlindungan kakisan dan rekod pemeriksaan semuanya menjejaskan pemasangan, prestasi tekanan dan penyelenggaraan jangka panjang.

Rongheng Spiral Welded Steel Pipe dihasilkan daripada jalur keluli tergelek panas yang berkelayakan melalui pembentuk lingkaran CNC dan kimpalan arka tenggelam dua muka automatik. Julat diameter yang ada ialah 219–3,620 mm, dengan ketebalan dinding dari 6–30 mm. Pilihan bahan termasuk Q235B, Q355B dan L245–L485, meliputi aplikasi perbandaran, struktur, cerucuk, penghantaran air dan saluran paip biasa.

Setiap pesanan pengeluaran mengikut proses pemeriksaan yang ditetapkan meliputi bahan mentah, pembentukan, kimpalan, dimensi, kualiti kimpalan, ujian hidrostatik dan keadaan permukaan siap. Untuk projek yang memerlukan perlindungan tambahan, paip boleh dibekalkan dengan sistem anti-karat tersuai seperti salutan tar arang batu 3PE atau epoksi, mengikut persekitaran perkhidmatan.

Fokusnya adalah mudah: membekalkan ketebalan dinding dan bahan yang ditentukan, mendokumenkan pemeriksaan yang diperlukan, dan menghantar hujung paip dan keadaan salutan yang boleh digunakan terus di tapak.

Ciri-ciri Utama

Julat Diameter Besar untuk Saluran Paip Infrastruktur

Pembinaan kimpalan lingkaran amat sesuai untuk paip berdiameter besar kerana jalur keluli boleh terus dibentuk menjadi pelbagai diameter paip.

Rongheng membekalkan paip dari 219 mm hingga 3,620 mm OD, dengan ketebalan dinding 6–30 mm sebagai julat pengeluaran standard. Panjang tetap 6 m, 9 m dan 12 m tersedia, manakala panjang bukan standard dan ketebalan dinding khas boleh dihasilkan mengikut lukisan dan spesifikasi projek.

Kimpalan Arka Terendam Dua Sisi

Paip ini dihasilkan menggunakan kimpalan arka tenggelam dua muka automatik. Proses pembentukan dan kimpalan dikawal untuk mengekalkan geometri paip yang konsisten dan kualiti kimpalan sepanjang panjang pengeluaran.

Kimpalan dalaman dan luaran dilakukan untuk mencapai penembusan kimpalan yang mencukupi dan sambungan kimpalan yang konsisten. Pemeriksaan kimpalan dimasukkan ke dalam proses kawalan kualiti pengeluaran dan bukannya bergantung hanya pada pemeriksaan visual selepas pembuatan.

Ketebalan Dinding Stabil dan Prestasi Tekanan

Untuk projek saluran paip air, saliran dan tekanan, ketebalan dinding adalah spesifikasi pembelian utama. Diameter nominal sahaja tidak menentukan sama ada paip sesuai untuk aplikasi.

Rongheng mengawal ketebalan dinding terhadap spesifikasi yang berkenaan dan boleh mendokumenkan bahan, dimensi dan hasil pemeriksaan untuk penerimaan projek. Pembeli juga boleh menentukan toleransi ketebalan dinding, pemeriksaan kimpalan dan keperluan ujian hidrostatik dalam kontrak pembelian.

Perlindungan Kakisan untuk Persekitaran Berbeza

Paip keluli dikimpal lingkaran kosong boleh digunakan di mana projek menyediakan salutan sendiri atau di mana persekitaran perkhidmatan tidak memerlukan perlindungan kakisan tambahan.

Untuk saluran paip tertimbus, kawasan lembap, tanah masin atau projek pantai, Rongheng boleh membekalkan sistem perlindungan kakisan luaran yang berbeza. Salutan 3PE, salutan tar arang batu epoksi dan sistem lain yang ditentukan boleh dipilih mengikut keadaan tanah, medium diangkut, hayat reka bentuk dan keperluan projek.

Untuk paip bersalut 3PE, spesifikasi pengeluaran yang dibekalkan boleh merangkumi keperluan seperti:

● Kekuatan kulit: ≥50 N/cm

● Lekatan: ≥8 MPa

Sistem salutan yang sesuai hendaklah disahkan mengikut spesifikasi projek dan bukannya dipilih semata-mata mengikut diameter paip.

End Beveling untuk Kimpalan Tapak

Hujung paip boleh dimesin dengan dimensi serong terkawal untuk memadankan prosedur kimpalan pelanggan dan keperluan sambungan medan.

Penyediaan akhir mungkin termasuk:

● Serong standard

● Kemasan muka hujung

● Menyahburkan

● Pembetulan dimensi

● Penyediaan akhir khas mengikut lukisan

Ini mengurangkan jumlah penyediaan yang diperlukan sebelum kimpalan sambungan medan, terutamanya untuk pemasangan saluran paip berdiameter besar.

Spesifikasi Teknikal

Proses Pengilangan

Proses pengeluaran diatur di sekitar titik yang paling mempengaruhi kualiti paip berdiameter besar secara langsung.

1. Pemeriksaan Jalur Keluli Gelek Panas

Jalur keluli masuk diperiksa mengikut gred bahan yang diperlukan dan spesifikasi pengeluaran sebelum dibentuk. Dokumentasi bahan boleh disediakan untuk kebolehkesanan projek.

2. Meratakan dan Persediaan

Jalur keluli diratakan sebelum memasuki proses pembentukan. Penyediaan jalur yang betul membantu mengekalkan keadaan pembentukan dan geometri paip yang konsisten.

3. Pembentukan Lingkaran CNC

Jalur dibentuk secara berterusan ke dalam diameter lingkaran yang ditentukan. Parameter pembentukan dilaraskan mengikut diameter paip, ketebalan dinding dan gred bahan.

4. Kimpalan Arka Tenggelam Dalaman dan Luaran

Kimpalan automatik dilakukan pada kedua-dua belah sendi lingkaran. Parameter kimpalan dikawal mengikut spesifikasi paip, dengan pemeriksaan tertumpu pada kesinambungan kimpalan, penembusan dan potensi kecacatan dalaman.

5. Saiz dan Meluruskan Paip

Selepas mengimpal, paip siap diperiksa dan diperbetulkan untuk diameter, kebulatan dan kelurusan dalam spesifikasi yang berkenaan.

6. Tamat Pemprosesan

Hujung paip dipotong dan diserong mengikut keperluan projek. Penyediaan akhir khas boleh diselesaikan sebelum penghantaran.

7. Salutan Anti-Kakisan

Di mana perlu, paip menerima sistem salutan luaran yang ditentukan. Keadaan salutan, lekatan dan ciri-ciri lain yang ditentukan diperiksa sebelum dilepaskan.

8. Pemeriksaan Akhir dan Pembungkusan

Paip yang telah siap menjalani pemeriksaan dimensi, penampilan dan prestasi yang diperlukan sebelum penggabungan, penandaan dan penghantaran.

Kawalan Kualiti dan Pemeriksaan

Paip dikimpal berdiameter besar harus dibeli dengan keperluan pemeriksaan yang boleh diukur dan bukannya hanya bergantung pada penyata kilang seperti "berkualiti tinggi."

Sistem kualiti pengeluaran Rongheng termasuk 16 pusat pemeriksaan pemeriksaan yang meliputi proses pengeluaran dan produk siap. Data pengeluaran yang dibekalkan menunjukkan kadar kelayakan produk siap keseluruhan 99.97%.

Pemeriksaan Kimpalan

Spesifikasi pengeluaran termasuk 100% pemeriksaan kimpalan menggunakan kedua-dua X-ray dan ujian ultrasonik untuk mengenal pasti kecacatan kimpalan yang tidak dapat disahkan melalui pemeriksaan visual sahaja.

Kaedah NDT yang tepat, tahap penerimaan dan format pelaporan boleh diselaraskan dengan standard atau spesifikasi projek yang berkenaan.

Ujian Hidrostatik

Untuk pesanan saluran paip tekanan yang berkenaan, setiap paip boleh menjalani ujian hidrostatik pada 1.5 kali tekanan kerja, dengan tempoh penahanan sekurang-kurangnya 5 saat dan tiada kebocoran semasa ujian yang ditentukan.

Untuk projek tertentu, tekanan ujian, masa penahanan dan kriteria penerimaan hendaklah disahkan dalam perjanjian teknikal sebelum pengeluaran.

Pemeriksaan Dimensi

Pemeriksaan meliputi dimensi utama seperti:

● Diameter luar

● Ketebalan dinding

● Panjang paip

● Kebulatan

● Kelurusan

● Dimensi serong

● Keadaan permukaan

Ini amat penting untuk paip berdiameter besar kerana sisihan dimensi boleh meningkatkan penjajaran medan dan kerja kimpalan sendi.

Paip Keluli Dikimpal Lingkaran lwn. Bekalan Kilang Kecil

Bagi perolehan kejuruteraan, perbandingan penting bukan sekadar harga sebut harga pembekal. Pembeli harus membandingkan gred bahan, ketebalan dinding sebenar, liputan NDT, keperluan ujian hidrostatik, spesifikasi salutan, dokumen pemeriksaan dan keadaan penghantaran pada asas teknikal yang sama.

Panduan Pemilihan Bahan

Q235B untuk Projek Perbandaran Konvensional

Untuk bekalan air perbandaran konvensional, saliran dan saluran paip kumbahan, Q235B biasanya dipilih di mana keperluan reka bentuk tidak memerlukan gred kekuatan yang lebih tinggi.

Ia sesuai apabila reka bentuk kejuruteraan mengutamakan prestasi struktur yang mencukupi dan kos bahan terkawal.

Q355B untuk Keperluan Struktur yang Lebih Tinggi

Q355B boleh dipertimbangkan untuk aplikasi yang memerlukan kekuatan bahan yang lebih tinggi, termasuk aplikasi tugas berat, suhu rendah atau struktur/cerucuk tertentu.

Gred akhir hendaklah dipilih mengikut beban reka bentuk, suhu, keperluan kimpalan dan piawaian yang berkenaan.

L245–L485 untuk Aplikasi Saluran Paip

Untuk projek penghantaran minyak dan gas, gred keluli saluran paip seperti L245–L485 boleh ditentukan mengikut piawaian saluran paip dan keadaan reka bentuk yang diperlukan.

Untuk media yang mengandungi perkhidmatan masam atau hidrogen-sulfida, pemilihan bahan hendaklah mengikut spesifikasi perkhidmatan masam yang berkenaan dan keperluan projek daripada menganggap bahawa gred saluran paip sahaja memberikan rintangan H₂S.

Menghakis dan Keadaan Pantai

Untuk persekitaran pantai, tanah masin atau agresif secara kimia, bahan dan salutan harus dipertimbangkan bersama.

Gred keluli berkekuatan lebih tinggi atau tahan cuaca boleh ditentukan di mana sesuai, manakala sistem perlindungan kakisan luaran hendaklah dipilih mengikut keadaan tanah, air dan pendedahan sebenar.

Aplikasi Biasa

Paip keluli dikimpal lingkaran digunakan terutamanya di mana diameter besar, pemasangan jarak jauh atau kapasiti struktur menjadikan pembentukan lingkaran berterusan praktikal.

Penghantaran Air Perbandaran

Saluran paip air berdiameter besar untuk bekalan air bandar, penghantaran air mentah dan peningkatan infrastruktur.

Sistem Saliran dan Air Ribut

Sesuai untuk saliran aliran besar, pelepasan air hujan dan projek saluran paip kawalan banjir perbandaran.

Air Kumbahan dan Industri

Digunakan untuk air sisa, air proses dan sistem penghantaran cecair tekanan rendah hingga sederhana yang lain apabila bahan terpilih dan perlindungan dalaman memenuhi keperluan sederhana.

Projek Talian Paip Minyak dan Gas

Paip dikimpal lingkaran gred paip boleh dihasilkan mengikut spesifikasi saluran paip yang berkenaan untuk aplikasi penghantaran yang sesuai.

Cerucuk Paip Keluli

Paip dikimpal lingkaran berdiameter besar juga boleh digunakan sebagai cerucuk paip struktur, termasuk asas dan pembinaan berkaitan marin, apabila standard cerucuk dan ketebalan dinding yang diperlukan ditentukan.

Sistem Paip Terkubur

Untuk aplikasi terkubur, pemilihan paip harus mempertimbangkan tekanan tanah luaran, air bawah tanah, penempatan, sistem salutan, perlindungan katodik dan keadaan pemasangan dan bukannya diameter paip sahaja.

Aplikasi Projek Sebenar

Kes 1: Projek Saluran Paip Gas Asli Bandar

Untuk projek saluran paip gas bandar, Rongheng membekalkan kira-kira 12,000 tan paip keluli dikimpal lingkaran L360 dengan salutan anti-karat 3PE.

Projek itu melibatkan keadaan penempatan yang rumit di kawasan bandar sedia ada. Paip yang dibekalkan telah dibuat dan disalut mengikut keperluan projek.

Menurut rekod operasi projek, kadar kebocoran saluran paip yang dilaporkan ialah 0.7%, dengan empat tahun beroperasi tanpa insiden keselamatan yang direkodkan.

Kes ini menunjukkan mengapa kebolehkesanan bahan, pemeriksaan kimpalan dan perlindungan kakisan luaran perlu dipertimbangkan bersama untuk projek saluran paip yang tertimbus.

Kes 2: Naik Taraf Saliran Air Ribut Bandar

Untuk projek pengubahsuaian saliran bandar, Rongheng membekalkan kira-kira 6,800 tan paip keluli dikimpal lingkaran, termasuk:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Paip itu dibekalkan dengan perlindungan anti-karat arang batu epoksi bertetulang.

Projek ini bertujuan untuk menggantikan saluran paip saliran bandar yang semakin tua yang terjejas oleh penyumbatan, kebocoran dan kapasiti pelepasan air ribut yang tidak mencukupi. Selepas tiga tahun beroperasi, rekod projek melaporkan tiada ubah bentuk paip, kebocoran atau penyumbatan, manakala sistem yang dinaik taraf meningkatkan prestasi saliran air ribut semasa hujan lebat.

Mata Pilihan Sebelum Membuat Pesanan

Sebelum meminta sebut harga untuk Paip Keluli Kimpalan Lingkaran, berikan pembekal maklumat berikut:

1. Saiz paip

Tentukan diameter luar dan ketebalan dinding yang diperlukan dan bukannya diameter sahaja.

2. Medium diangkut

Air, kumbahan, gas, minyak dan cecair industri boleh memerlukan bahan, perlindungan dalaman dan keperluan pemeriksaan yang berbeza.

3. Tekanan kerja

Sediakan tekanan reka bentuk dan suhu operasi jika berkenaan supaya ketebalan dinding dan keperluan ujian boleh disemak dengan betul.

4. Persekitaran pemasangan

Nyatakan sama ada paip itu tertimbus, di atas tanah, di bawah air, pantai, tanah masin atau terdedah kepada kakisan kimia.

5. Keperluan salutan

Nyatakan 3PE, tar arang batu epoksi, keluli kosong atau sistem salutan lain, bersama-sama dengan ketebalan salutan dan keperluan pemeriksaan.

6. Panjang paip dan penyediaan hujung

Sahkan 6 m, 9 m, 12 m atau panjang tetap tersuai, bersama dengan dimensi serong dan keperluan kimpalan medan.

7. Pemeriksaan dan dokumentasi

Untuk projek utama, masukkan sijil bahan, laporan dimensi, laporan NDT, rekod ujian hidrostatik dan rekod pemeriksaan salutan dalam spesifikasi pembelian.

Pembuatan Tersuai dan Bekalan Projek

Rongheng menyokong pengeluaran tersuai untuk pesanan kejuruteraan dan bukannya mengehadkan bekalan kepada saiz stok standard.

Pilihan yang tersedia termasuk:

● Diameter luar bukan standard

● Ketebalan dinding khas

● 6–12 m panjang tetap dan panjang tertentu lain

● Serong hujung paip

● Penyediaan akhir khas

● 3PE dan sistem salutan anti-karat yang lain

● Salutan tar arang batu epoksi

● Kelengkapan paip khas dan bahagian fabrikasi mengikut lukisan

● Pemeriksaan dan dokumentasi khusus projek

Untuk pesanan volum besar, jadual pengeluaran dan penghantaran boleh diselaraskan mengikut urutan pemasangan projek.

Pemeriksaan Kilang dan Sokongan Pembeli

Untuk pesanan infrastruktur yang besar, pembeli boleh mengatur pemeriksaan kilang dan menyemak rekod pengeluaran dan pemeriksaan sebelum penghantaran.

Rongheng menyediakan:

● Prapesan sokongan pemilihan teknikal

● Semakan spesifikasi

● Kemas kini kemajuan pengeluaran

● Pengaturan pemeriksaan kilang

● Bahan dan dokumentasi pemeriksaan

● Penyelarasan penghantaran

● Perundingan teknikal berkaitan pemasangan

● Sokongan teknikal selepas jualan

Untuk projek utama, kemajuan pengeluaran juga boleh diikuti melalui kemas kini visual supaya pembeli dapat menyelaraskan jadual penghantaran dan pemasangan tapak terlebih dahulu.

Soalan Lazim

S1. Apakah perbezaan antara Paip Keluli Dikimpal Lingkaran dan paip dikimpal jahitan lurus?

Ia terbentuk daripada jalur keluli ke dalam bentuk lingkaran dan dikimpal di sepanjang sambungan heliks. Kaedah pembuatan ini amat praktikal untuk paip berdiameter besar.

Paip dikimpal jahitan lurus menggunakan kimpalan membujur dan biasanya dipilih untuk julat diameter dan keperluan aplikasi yang berbeza. Tiada pembinaan secara automatik lebih baik untuk setiap projek; diameter, ketebalan dinding, tekanan, kaedah pemasangan, gred bahan dan piawaian yang berkenaan harus menentukan pemilihan.

S2. Apakah saiz Paip yang anda bekalkan?

Julat pengeluaran standard ialah 219–3,620 mm diameter luar dan ketebalan dinding 6–30 mm. Panjang tetap standard termasuk 6 m, 9 m dan 12 m, dengan panjang bukan standard dan ketebalan dinding khas tersedia untuk pesanan projek.

S3. Bolehkah anda mengeluarkan Paip Keluli Dikimpal Lingkaran bukan standard?

ya. Pengeluaran tersuai boleh meliputi diameter, ketebalan dinding, panjang tetap, serong hujung paip, penyediaan hujung khas, salutan dan keperluan lain yang ditunjukkan pada lukisan kejuruteraan.

S4. Bolehkah Paip digunakan untuk saluran paip yang tertimbus?

ya. Ia boleh digunakan secara meluas untuk air tertanam, saliran dan sistem saluran paip lain apabila ketebalan dinding paip, gred bahan, salutan luaran, kaedah pemasangan dan pengiraan struktur memenuhi keperluan projek.

Untuk saluran paip yang tertimbus, pembeli harus memberi perhatian khusus kepada keadaan tanah, air bawah tanah, penempatan, perlindungan kakisan dan rawatan sendi medan.

S5. Bagaimanakah saya boleh mengelak daripada membeli paip dengan ketebalan dinding yang tidak mencukupi?

Jangan menilai produk hanya dengan saiz atau berat nominal. Nyatakan ketebalan dinding yang diperlukan dan toleransi yang terpakai dalam kontrak pembelian, dan minta sijil bahan dan rekod pemeriksaan dimensi.

Untuk projek besar, pemeriksaan masuk juga boleh memasukkan ukuran ketebalan dinding rawak pada berbilang kedudukan pada paip.

S6. Apakah pemeriksaan kimpalan yang boleh disediakan?

Spesifikasi pengeluaran menyokong 100% X-ray dan pemeriksaan kimpalan ultrasonik, dengan tahap penerimaan yang berkenaan ditentukan oleh standard atau spesifikasi projek yang berkaitan.

Laporan pemeriksaan boleh disediakan sebagai sebahagian daripada dokumentasi kualiti projek.

S7. Adakah anda menyediakan ujian hidrostatik?

ya. Untuk pesanan saluran paip tekanan yang berkenaan, ujian hidrostatik boleh dijalankan paip demi paip pada 1.5 kali tekanan kerja, dengan tempoh penahanan selama 5 saat atau lebih dan tiada kebocoran di bawah keadaan ujian yang ditetapkan.

S8. Salutan anti-karat yang manakah harus saya pilih?

Ia bergantung kepada persekitaran pemasangan dan hayat reka bentuk.

Untuk saluran paip tertimbus, 3PE biasanya dipertimbangkan di mana perlindungan kakisan luaran yang kuat diperlukan. Sistem tar arang batu epoksi juga boleh ditentukan untuk projek yang sesuai. Aplikasi tanah pantai dan masin memerlukan perhatian khusus kepada pemilihan salutan, kesinambungan salutan dan perlindungan sambungan medan.

S9. Bolehkah saya melawat kilang sebelum membuat pesanan besar?

ya. Pembeli boleh mengatur lawatan kilang di tapak meliputi kawasan pengeluaran, kemudahan pemeriksaan, penyimpanan paip siap dan dokumentasi kualiti yang berkaitan. Kemajuan pengeluaran juga boleh diikuti melalui kemas kini video semasa tempoh pembuatan.

S10. Apakah maklumat yang perlu saya berikan untuk sebut harga?

Sekurang-kurangnya, sediakan diameter luar, ketebalan dinding, gred bahan, panjang paip, kuantiti, piawai yang berkenaan, medium diangkut, tekanan kerja, keperluan salutan dan penyediaan akhir.

Untuk sebut harga kejuruteraan yang lengkap, lukisan, keperluan pemeriksaan dan jadual penghantaran juga berguna.

Nota Perolehan

Untuk Paip Keluli Dikimpal Lingkaran, empat item patut diberi perhatian khusus semasa pemerolehan: ketebalan dinding sebenar, NDT kimpalan, ujian hidrostatik dan salutan anti-karat.

Keperluan ini boleh ditulis terus ke dalam perjanjian teknikal supaya sebut harga pembekal boleh dibandingkan dengan asas yang sama. Untuk projek infrastruktur volum besar, pembeli juga dialu-alukan untuk mengatur pemeriksaan kilang dan menyemak proses pengeluaran dan pemeriksaan sebelum penghantaran.
