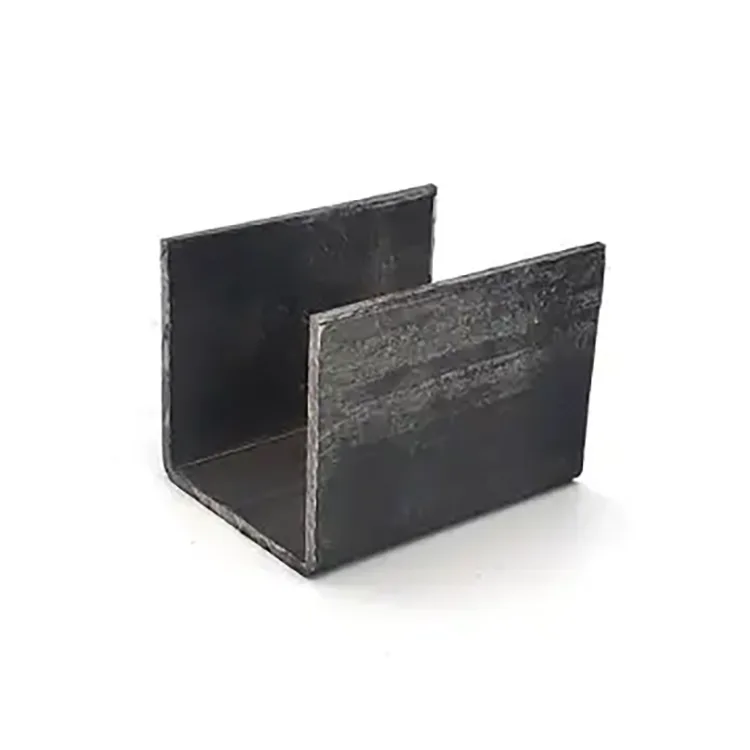

Saluran U Bentuk Sejuk

Saluran-U Cold-Formed dibangunkan untuk projek di mana keluli saluran tradisional terlalu berat dan mahal, manakala tiub segi empat tepat atau segi empat tepat lebih mahal atau kurang mudah untuk dipasang dan diletakkan. Diperbuat daripada jalur keluli berkualiti melalui pembentukan sejuk suhu bilik bersepadu, bahagian itu mempunyai alur berbentuk U biasa, akses terbuka dan kedudukan yang tepat.

Berbanding dengan bahagian C dan Z, yang digunakan terutamanya sebagai purlin bumbung dan dinding, keluli saluran U lebih sesuai untuk penyokong, saluran penetapan, tapak peralatan, bahagian terbenam, penyokong paip, struktur panduan dan bingkai kepungan. Alur terbukanya juga memudahkan ia untuk mengikat, mengapit, membimbing dan meletakkan kedudukan semasa pemasangan.

Atas sebab ini, ia amat sesuai untuk bengkel dalaman yang kering, kilang tertutup dan persekitaran tidak menghakis lain tanpa hujan, semburan garam atau pendedahan asid dan alkali, terutamanya di mana kos bahan dan kecekapan pemasangan perlu dikawal.

Spesifikasi Teknikal

Proses Pengeluaran Standard

Pengeluaran bermula dengan pemeriksaan masuk bagi gegelung keluli, diikuti dengan meratakan dan meluruskan automatik untuk melepaskan tekanan bahan. Jalur itu kemudiannya melalui beberapa stesen pembentuk gulungan untuk membuat bahagian berbentuk U secara beransur-ansur, diikuti dengan saiz yang tepat, pemotongan panjang tetap CNC servo dan tebukan automatik atau pemotongan sudut pilihan.

Profil siap diluruskan semula sebelum pemeriksaan visual dan dimensi penuh, penggabungan dan penyimpanan.

Pemeriksaan gegelung keluli → meratakan dan meluruskan → membentuk gulungan sejuk progresif → saiz bahagian-U → pemotongan panjang tetap CNC → tebukan/pemotongan sudut → pelurus sekunder → pemeriksaan dimensi dan visual → pengikatan dan penyimpanan

Tidak seperti bahagian canai panas, proses ini tidak menggunakan peringkat rolling suhu tinggi. Ia membolehkan dimensi profil, kelurusan, kedudukan lubang dan geometri tepi dikawal semasa pembentukan berterusan, yang berguna untuk projek yang memerlukan pemasangan tepat.

Apa yang Membuatkan U Channel Steel Berbeza

Reka Bentuk Ringan dengan Kos Keseluruhan yang Lebih Rendah

Pembentukan sejuk meningkatkan kekuatan keluli melalui pengerasan kerja, membolehkan bahagian dinding yang lebih nipis digunakan dan bukannya saluran tradisional yang lebih berat dalam aplikasi yang sesuai. Hasilnya ialah penggunaan keluli yang lebih rendah dan pengurangan kos pengangkutan, pengangkatan dan pemasangan.

Dalam aplikasi sokongan ringan dan sederhana biasa, reka bentuk bentuk sejuk boleh menjadi lebih daripada 30% lebih ringan daripada keluli saluran tradisional, membantu mengurangkan kos bahan, pengangkutan dan buruh.

Alur Berbentuk U untuk Penetapan dan Kedudukan

Bahagian berbentuk U terbuka adalah salah satu kelebihan praktikal utamanya. Ia menyediakan permukaan yang mudah untuk memasang slot, membimbing, mengehadkan, kedudukan peralatan, pengapit paip dan pembinaan terbenam.

Di sini juga bahagiannya berbeza daripada keluli C dan Z. Bahagian C dan Z biasanya dipilih untuk purlin, manakala keluli saluran U lebih kerap digunakan di mana profil itu sendiri perlu berfungsi sebagai saluran sokongan, pangkalan, panduan atau penetapan.

Ketepatan Dimensi untuk Perhimpunan Terus

Profil dibentuk pada garis pembentuk gulungan automatik dan melalui proses pensaizan dan pelurus. Ini membantu mengekalkan dimensi bahagian yang konsisten, tepi lurus dan pusingan terkawal.

Bagi projek yang menggunakan lubang pra-tebuk atau anggota panjang tetap, tujuannya adalah untuk menghantar komponen yang boleh dipasang terus dan bukannya dipotong atau diperbetulkan berulang kali di tapak.

Memotong, Kimpalan dan Penggerudian Mudah

Permukaan keluli hitam semulajadi tidak mempunyai salutan tergalvani yang perlu dipertimbangkan semasa memotong atau mengimpal. Bahan boleh dipotong, digerudi, dikimpal atau dibengkokkan mengikut keperluan fabrikasi.

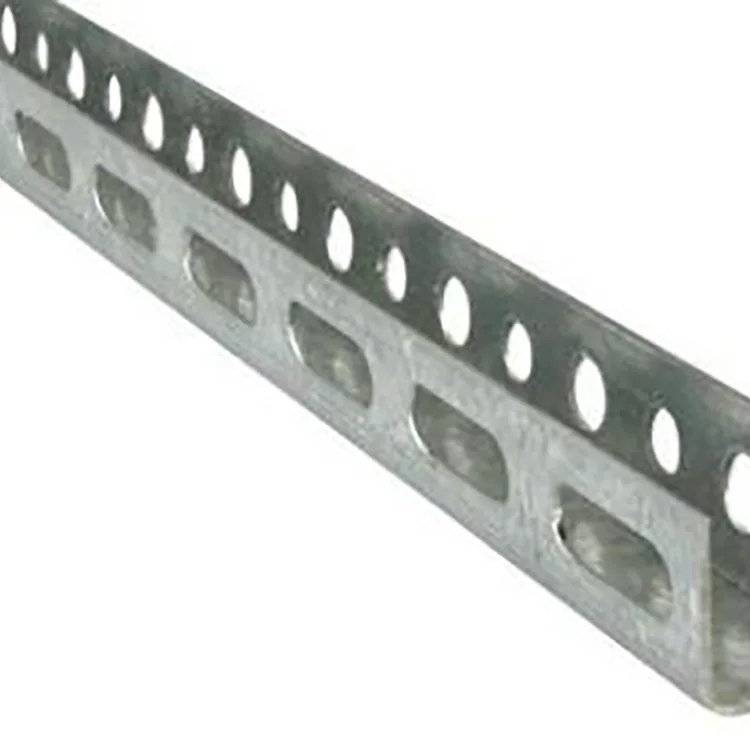

Lubang pra-tebuk, slot, potongan sudut dan bahagian panjang tetap juga boleh dihasilkan sebelum penghantaran, mengurangkan jumlah pemprosesan tapak yang diperlukan untuk pengubahsuaian dan projek sokongan peralatan.

Bahagian Bersih dan Penampilan Tetap

Bahagian U yang terbentuk dengan betul mempunyai permukaan rata, tepi sekata dan geometri yang konsisten. Selepas pemasangan, komponen boleh mengekalkan jurang yang sekata dan penampilan keseluruhan yang kemas, menjadikannya sesuai bukan sahaja untuk kerja keluli berfungsi tetapi juga untuk struktur dalaman yang boleh dilihat, bengkel dan kawasan pameran atau bilik pameran.

Menyelesaikan Masalah Projek Biasa

Kos bahan dan pemasangan yang lebih rendah:

Reka bentuk dinding nipis berbentuk sejuk boleh mengurangkan berat sebanyak 30%+ berbanding keluli saluran tradisional, yang boleh mengurangkan kos pengangkutan, pengangkatan dan buruh.

Kurang pembetulan tapak:

Pembentukan dan pelurus gulungan CNC memberikan dimensi dan kelurusan yang konsisten, membantu mengurangkan kerja pemotongan, penggerudian dan pembetulan selepas penghantaran.

Pemasangan lebih cepat:

Alur berbentuk U standard boleh digunakan secara langsung untuk menetapkan, membimbing, menyokong dan meletakkan kedudukan. Dengan lubang atau slot pra-tebuk, banyak komponen boleh dipasang tanpa fabrikasi tapak tambahan.

Lebih sesuai untuk struktur ringan:

Pengerasan kerja sejuk meningkatkan kekuatan bahagian yang dibentuk, menjadikannya sesuai untuk sokongan beban ringan dan sederhana, kurungan peralatan, penyokong paip dan struktur kepungan apabila bahagian dipilih dengan betul untuk beban.

Aplikasi Projek Sebenar

Kes 1: Sistem Sokongan Peralatan untuk Bengkel Pembuatan Pintar

Projek ini melibatkan bengkel pengeluaran pintar moden dengan persekitaran dalaman yang kering dan terkawal debu. Pelanggan memerlukan sejumlah besar kurungan penetapan peralatan dan bingkai sokongan paip, dengan keperluan untuk kestabilan struktur, kerataan tinggi dan kos projek terkawal.

Bahan yang dipilih ialah Q235B Cold-Formed U-Channel, U100–U140, dengan ketebalan dinding 1.5–2.0 mm dan lubang kedudukan pra-tebuk.

Alur berbentuk U memasangkan kedudukan peralatan dan keperluan penetapan paip tanpa kimpalan tapak tambahan. Kecekapan pemasangan meningkat sebanyak 40%, manakala reka bentuk yang ringan mengurangkan keperluan pengangkutan dan mengangkat. Berbanding dengan penyelesaian saluran keluli tradisional, kos keseluruhan projek dikurangkan sebanyak 23%.

Kerataan berprofil tinggi juga membantu mengelakkan penyelewengan pemasangan di sekeliling peralatan. Sistem sokongan yang lengkap kekal stabil dan bebas daripada longgar, dengan susun atur bengkel yang kemas dan penerimaan projek sekali sahaja.

Kes 2: Naik Taraf Struktur Dalaman Kilang Lama

Sebuah kilang perindustrian yang lebih lama memerlukan partition dalaman baharu, sokongan peralatan dan struktur memasang paip. Oleh kerana bangunan sedia ada mempunyai kapasiti beban yang terhad, bahagian keluli berat tidak sesuai untuk pengubahsuaian.

Projek ini menggunakan Q235B Cold-Formed U-Channel dalam pelbagai saiz mengikut keperluan sokongan yang berbeza.

Bahagian ringan membantu memenuhi had beban bangunan sedia ada tanpa meningkatkan beban struktur yang tidak perlu. Bentuknya yang padat juga lebih mudah dipasang di kawasan terkurung di sekitar peralatan dan kerja paip sedia ada.

Selepas pemasangan, struktur yang dinaik taraf memberikan sokongan yang stabil sambil mengekalkan susun atur yang bersih, menjadikan saluran U sesuai untuk pengubahsuaian kilang dalaman yang ringan.

Cara Memilih Saluran U yang Betul

Mengikut persekitaran:

Ia disyorkan terutamanya untuk persekitaran dalaman yang kering dan berventilasi tanpa hujan langsung atau pendedahan yang menghakis. Untuk bengkel lembap, primer pencegahan karat tambahan harus dipertimbangkan. Persekitaran luar, semburan garam dan sangat menghakis memerlukan salutan pelindung yang sesuai atau bahagian keluli yang berbeza.

Mengikut bahan:

Q235B sesuai untuk sokongan cahaya am, kurungan dan struktur kepungan. Q355B disyorkan apabila kekuatan yang lebih tinggi diperlukan, seperti rentang yang lebih besar, tapak peralatan yang lebih berat atau kerja tetulang.

Mengikut saiz bahagian:

U80–U120 boleh digunakan untuk sokongan paip dan peralatan yang lebih kecil. U140–U200 sesuai untuk struktur kepungan utama dan tapak rak. Untuk tetulang yang lebih berat dan tapak yang lebih besar, bahagian yang lebih besar seperti U250–U300 boleh dipertimbangkan mengikut beban sebenar.

Mengikut ketebalan dinding:

0.8–1.2 mm biasanya digunakan untuk aplikasi penentududukan ringan dan tidak menanggung beban; 1.5–2.0 mm sesuai untuk struktur sokongan biasa; 2.5–3.0 mm bertujuan untuk aplikasi sokongan dan tetulang yang lebih berat.

Saiz bahagian akhir hendaklah disahkan mengikut rentang, beban, kaedah penetapan dan keadaan pemasangan dan bukannya dipilih hanya mengikut saiz profil.

Persekitaran Permukaan dan Aplikasi

Produk standard dibekalkan sebagai keluli hitam semulajadi tanpa salutan tergalvani. Ini menjadikan pemotongan, kimpalan dan penggerudian seterusnya menjadi mudah dan membolehkan pembeli menggunakan primer, cat atau rawatan permukaan lain yang sesuai apabila diperlukan.

Produk ini paling sesuai untuk:

Kilang dan bengkel dalaman yang kering

Bingkai sokongan peralatan

Struktur sokongan paip dan kabel

Pangkalan peralatan

Sekatan dalaman dan kepungan

Komponen keluli tertanam

Panduan dan struktur kedudukan

Projek pengubahsuaian keluli ringan

Untuk struktur luar, kawasan pantai, kelembapan berterusan atau persekitaran yang terdedah kepada asid dan alkali, perlindungan kakisan perlu dinyatakan sebelum pengeluaran.

Pemprosesan Tersuai dan Bekalan Pukal

Saluran U boleh dihasilkan mengikut lukisan projek dan bukannya terhad kepada saiz stok standard. Pemprosesan yang tersedia termasuk lubang pra-tebuk, slot, pemotongan sudut, pemotongan bersudut, pemotongan panjang tetap dan dimensi bukan standard.

Untuk projek yang menggunakan komponen sokongan berulang, pra-pemprosesan boleh mengurangkan pemotongan tapak dan penggerudian. Pembeli boleh menyediakan lukisan, dimensi bahagian, jarak lubang, keperluan panjang dan gred bahan apabila meminta sebut harga.

Untuk pesanan yang lebih besar, pengeluaran boleh diatur mengikut kombinasi saiz yang diperlukan dan jadual penghantaran, dengan pemeriksaan dimensi dijalankan sebelum penggabungan dan penghantaran.

Kawalan Kualiti Kilang

Kawalan kualiti bermula dengan gegelung keluli masuk, di mana gred bahan dan keadaan dimensi asas diperiksa sebelum dibentuk.

Semasa pengeluaran, titik kawalan utama ialah meratakan jalur, kestabilan membentuk gulungan, dimensi bahagian, kelurusan, kedudukan lubang dan panjang pemotongan. Selepas dibentuk, profil menjalani pelurusan sekunder dan pemeriksaan visual dan dimensi akhir.

Perhatian khusus diberikan kepada berpusing, ubah bentuk, keadaan tepi dan konsistensi antara kelompok. Untuk produk pra-tebuk, kedudukan lubang dan jarak juga diperiksa kerana dimensi ini secara langsung mempengaruhi pemasangan.

Pendekatan pengeluaran ini penting untuk projek di mana saluran U yang dihantar perlu sepadan dengan lukisan dan dipasang dengan komponen fabrikasi lain tanpa pembetulan tapak berulang.

Soalan Lazim

S1: Adakah Saluran U Bentuk Sejuk lebih kuat daripada keluli saluran biasa?

Untuk aplikasi ringan dan beban sederhana yang sesuai, pembentukan sejuk memperkenalkan pengerasan kerja dan boleh memberikan kekuatan yang lebih tinggi dalam bahan yang dibentuk. Bahagian ini juga secara dimensi tetap dan tahan terhadap ubah bentuk apabila dipilih dan dipasang dengan betul. Untuk struktur primer yang bermuatan berat, pengiraan beban yang diperlukan harus menentukan sama ada saluran yang lebih berat atau bahagian kekuatan tinggi diperlukan.

S2: Bolehkah saluran U menggantikan keluli saluran tradisional?

Ia boleh menggantikan keluli saluran tradisional dalam banyak aplikasi ringan dan sederhana seperti sokongan, kurungan, penutup, struktur terbenam dan pangkalan peralatan. Ia tidak seharusnya menggantikan rasuk utama atau struktur berat secara automatik tertakluk kepada impak yang ketara atau beban tertumpu.

S3: Bolehkah anda pra-menebuk lubang dan memotong panjang bukan standard?

ya. Pra-menebuk, pemotongan sudut, slotting, pemotongan bersudut dan panjang tetap bukan standard boleh dihasilkan mengikut lukisan. Ini membolehkan komponen tiba sedia untuk dipasang.

S4: Apakah perbezaan antara saluran U dan bahagian purlin C/Z?

Bahagian C dan Z digunakan terutamanya untuk bumbung dan purlin dinding. Bahagian U lebih biasa digunakan untuk sokongan, tapak, bahagian terbenam, saluran penetapan, panduan dan struktur kedudukan. Pemilihan hendaklah mengikut fungsi struktur sebenar.

S5: Adakah Saluran U Terbentuk Sejuk akan berpusing atau berubah bentuk dengan mudah?

Bahagian yang dihasilkan dengan betul melalui pembentukan, saiz dan pelurusan berbilang pas untuk mengawal pemisahan dan ubah bentuk dalam keperluan standard yang berkenaan. Bahan yang betul, ketebalan dinding, saiz bahagian dan kaedah pemasangan juga penting untuk mengekalkan kestabilan dimensi dalam perkhidmatan.

S6: Mana yang lebih baik, Q235B atau Q355B?

Q235B sesuai untuk sokongan cahaya am dan aplikasi penutup. Q355B memberikan kekuatan yang lebih tinggi dan lebih sesuai untuk pangkalan peralatan yang lebih berat, rentang yang lebih besar dan kerja tetulang apabila reka bentuk struktur memerlukannya.

S7: Bolehkah permukaan tergalvani atau dicat?

ya. Produk standard adalah keluli hitam semulajadi, jadi ia boleh diproses dengan primer, cat, salutan serbuk atau galvanizing yang sesuai mengikut persekitaran projek dan keperluan kakisan.
