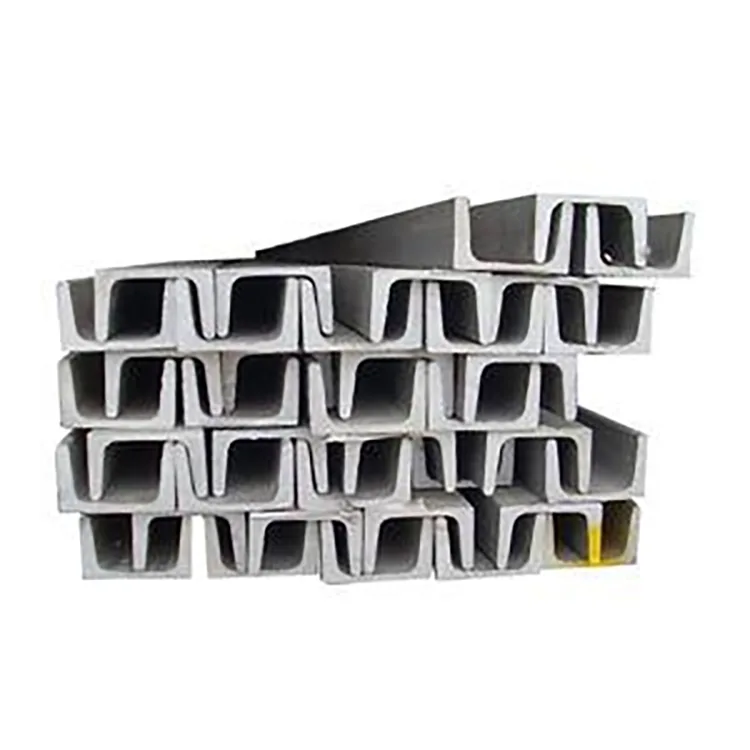

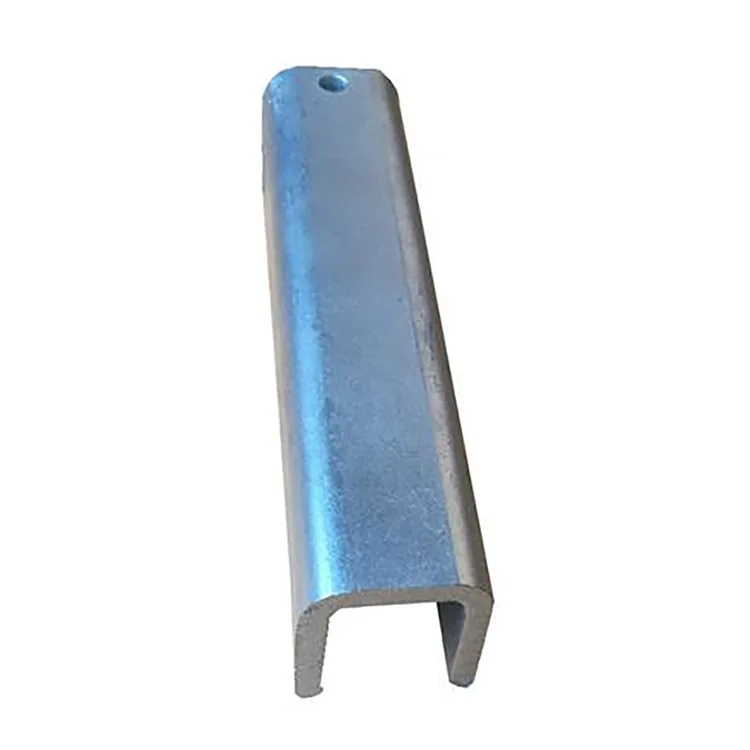

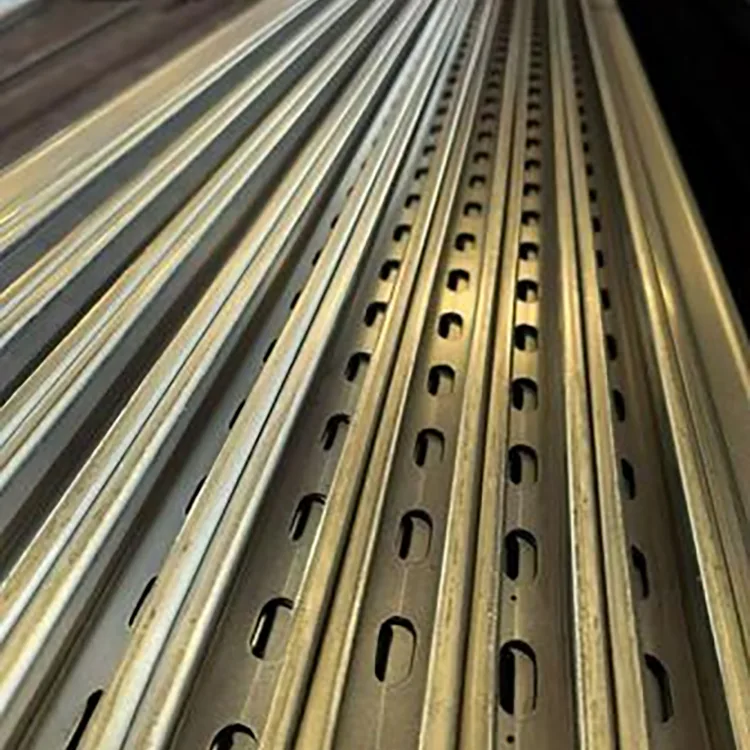

Saluran U Bergalvani

Saluran U bergalvani dipilih apabila projek memerlukan bahagian keluli terbuka untuk memasang, meletakkan atau menyokong komponen di luar rumah dan bukannya tiub tertutup atau purlin C/Z konvensional.

Bahagian berbentuk U mencipta asas berterusan dan bebibir sisi untuk bolting, pengapit dan sambungan. Ia biasanya digunakan untuk pangkalan peralatan, penyokong paip, struktur fotovoltaik, bingkai luar, sokongan terbenam dan pemasangan perbandaran.

Urutan pembuatan adalah penting. Jalur keluli mula-mula dibentuk dalam bentuk gulungan ke dalam profil U yang diperlukan, diikuti dengan pemotongan dan tebukan. Bahagian yang telah siap kemudiannya dirawat secara kimia dan digalvani panas. Pendekatan ini mengelakkan lenturan jalur tergalvani ke dalam bentuk akhir dan memberikan perlindungan zink kepada bahagian yang terbentuk, termasuk bahagian dalam saluran U.

Untuk projek luar, gabungan yang betul bukan sekadar "zink tebal = lebih baik." Saiz bahagian, gred keluli, ketebalan dinding, beban struktur, persekitaran pendedahan dan jangkaan tempoh perkhidmatan harus dipertimbangkan bersama.

Bahagian Perkara Geometri

Kelebihan utama saluran U ialah geometri terbukanya.

Bahagian bawah menyediakan permukaan galas yang berterusan, manakala dua bebibir sisi boleh digunakan untuk sambungan bolt, pengapit, kurungan dan komponen kedudukan. Ini menjadikannya berguna apabila pemasang memerlukan akses kepada sambungan dari bahagian terbuka.

Berbanding dengan bahagian C atau bahagian Z, saluran U biasanya lebih mudah untuk pangkalan peralatan, sokongan paip dan struktur kedudukan. Bahagian C dan Z lebih kerap dipilih mengikut tingkah laku strukturnya sebagai purlin atau ahli rangka.

Untuk projek yang melibatkan peralatan fotovoltaik, saluran paip luar atau sokongan jentera, bahagian U boleh mengurangkan keperluan untuk kurungan fabrikasi tambahan.

Spesifikasi Teknikal

Mengapa Bentuk Dahulu dan Galvanisasi Kemudian?

Untuk jenis produk ini, pembentukan dan kebanyakan fabrikasi hendaklah diselesaikan sebelum galvanizing hot-dip.

Laluan pengeluaran ialah:

Pemeriksaan jalur keluli → Meratakan → Pembentukan gulungan profil-U → Pemotongan CNC → Penebuk dan pemprosesan sudut → Meluruskan → Penyahgris → Penjerukan → Fluxing → Pengeringan → Galvanizing hot-dip → Penyejukan/pasivasi → Pemeriksaan zink → Pemeriksaan akhir → Pembungkusan

Urutan ini membolehkan pengilang mengawal dimensi bahagian U akhir sebelum menggembleng.

Ia juga bermakna bahawa lubang, sudut dan bahagian dalam profil yang terbentuk dianggap sebagai sebahagian daripada bahagian siap dan bukannya bergantung pada salutan yang mesti bertahan dalam operasi pembentukan berikutnya.

Selepas galvanizing, lenturan yang tidak perlu atau pembentukan berat harus dielakkan. Jika bahan mesti dikimpal atau dipotong di tapak kerja, kawasan zink yang rosak hendaklah dibersihkan dan dibaiki dengan salutan kaya zink yang sesuai.

Memilih Salutan Zink

Salutan zink hendaklah dipadankan dengan persekitaran kakisan sebenar.

85 μm+ sesuai sebagai spesifikasi permulaan untuk aplikasi luar biasa di kawasan pedalaman di mana pendedahan agak sederhana.

Untuk 120–180 μm, salutan boleh dipertimbangkan untuk kilang lembap, kemudahan pertanian dan ternakan, pemasangan di tepi sungai dan lokasi lain dengan kelembapan yang lebih berterusan.

Untuk 200–275 μm, salutan yang lebih berat bertujuan untuk projek dengan pendedahan kakisan yang lebih kuat, seperti kawasan pantai, pelabuhan, kemudahan kimia dan persekitaran air sisa. Keperluan salutan yang tepat masih harus disahkan terhadap kategori kakisan projek dan spesifikasi yang berkenaan.

Lapisan zink yang lebih tebal tidak mengimbangi bahagian keluli bersaiz kecil. Perlindungan kakisan dan reka bentuk struktur hendaklah dinilai secara berasingan.

Q235B atau Q355B?

Gred keluli harus mengikut beban struktur dan bukannya keperluan zink.

Q235B ialah pilihan praktikal untuk sokongan peralatan biasa, pendakap luar, penyokong paip, struktur bantu fotovoltaik dan aplikasi perbandaran am.

Q355B lebih sesuai untuk aplikasi beban yang lebih tinggi seperti pangkalan peralatan yang besar, struktur sokongan yang lebih berat, keadaan angin kencang atau salji dan projek di mana reka bentuk struktur memerlukan keluli berkekuatan lebih tinggi.

Untuk rangkaian produk yang dibekalkan, Q355B digambarkan sebagai menyediakan lebih kurang 30% kapasiti beban lebih tinggi pada saiz bahagian yang sama dalam keadaan reka bentuk yang berkenaan. Ini harus dianggap sebagai perbandingan projek/reka bentuk dan bukannya peraturan penggantian sejagat; bahagian akhir hendaklah diperiksa terhadap beban kejuruteraan.

Saiz Saluran U dan Ketebalan Dinding

Julat U80–U300 membolehkan bahagian tersebut dipadankan dengan beban sokongan yang berbeza.

U80–U120 boleh digunakan untuk sokongan paip ringan, kurungan peralatan kecil, komponen kedudukan dan struktur rumah hijau sekunder.

U140–U200 merangkumi banyak aplikasi sokongan luar arus perdana, termasuk struktur bantu fotovoltaik, pangkalan peralatan dan pemasangan perbandaran.

U220–U300 lebih sesuai untuk pangkalan peralatan yang lebih berat, struktur sokongan yang lebih besar dan projek yang memerlukan kapasiti bahagian yang lebih besar.

Untuk ketebalan dinding:

1.2–1.4 mm: kurungan ringan, ahli kedudukan dan aplikasi sokongan bukan utama

1.5–2.0 mm: julat biasa untuk struktur sokongan luar dan pangkalan peralatan

2.2–3.0 mm: beban lebih berat, sokongan besar, kawasan angin kencang/salji dan aplikasi yang memerlukan rintangan lebih besar terhadap ubah bentuk

Ketebalan akhir hendaklah dikira daripada rentang sebenar, kaedah sambungan dan beban yang dikenakan.

Aplikasi

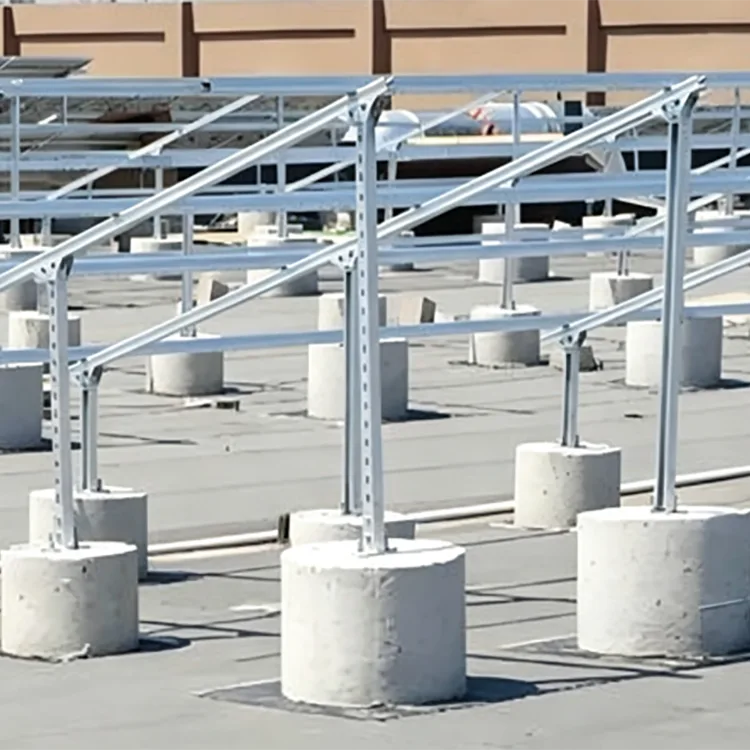

Struktur Fotovoltaik dan Kuasa Angin

Bahagian U bergalvani boleh digunakan untuk pangkalan peralatan, anggota penetapan, struktur kedudukan dan sokongan tambahan dalam pemasangan tenaga boleh diperbaharui luar. Jika projek mempunyai keperluan reka bentuk selama 25 tahun, salutan zink hendaklah dipilih mengikut pendedahan alam sekitar sebenar dan bukannya menyatakan salutan yang sama untuk setiap lokasi.

Kawasan Pantai dan Pelabuhan

Semburan garam dan kelembapan berterusan mempercepatkan kakisan pada keluli terdedah. Profil tergalvani berbentuk U dengan salutan yang lebih berat boleh digunakan untuk sokongan peralatan luar, tapak tertanam dan struktur penetapan di mana geometri bahagian sesuai.

Kemudahan Ternakan dan Pertanian

Sistem pengudaraan, saluran paip, sokongan peralatan dan struktur rumah hijau boleh terdedah kepada kelembapan tinggi dan atmosfera yang mengandungi ammonia. Keluli bergalvani memberikan perlindungan kakisan yang lebih baik daripada keluli hitam tanpa perlindungan dalam keadaan ini.

Kemudahan Kimia dan Air Sisa

Sokongan peralatan, struktur memasang paip dan bingkai luar boleh mendapat manfaat daripada galvanizing hot-dip yang persekitarannya serasi dengan keluli bersalut zink. Untuk pendedahan kimia yang sangat agresif, sistem perlindungan kakisan yang lengkap hendaklah ditentukan mengikut medium kimia.

Struktur Luar Perbandaran

Aplikasi termasuk pangkalan pagar, sokongan berkaitan pencahayaan, struktur penetapan peralatan trafik, bingkai landskap dan komponen keluli luar yang lain.

Sokongan Luar Kilang

Ia boleh digunakan untuk saluran paip terdedah, sokongan peralatan, struktur penetapan luaran dan sokongan utiliti di sekitar loji industri.

Dua Aplikasi Projek Biasa

Taman Perindustrian Pantai

Untuk projek sokongan peralatan luaran kira-kira 2 km dari garis pantai, profil U bersalut zink Q355B dengan salutan zink 220 μm telah dipilih untuk sokongan peralatan dan tapak tertanam. Salutan yang lebih berat ditentukan kerana pendedahan semburan garam, manakala keluli berkekuatan lebih tinggi digunakan untuk keperluan beban struktur. Profil U juga memudahkan kedudukan peralatan dan sambungan terkunci.

Naik Taraf Kemudahan Ternakan

Kemudahan babi dan ayam berskala besar memerlukan anggota sokongan tahan kakisan untuk peralatan dan saluran paip dalam persekitaran kelembapan tinggi dengan pendedahan ammonia. Bahagian U bergalvani Q235B digunakan untuk struktur sokongan dan anggota penetapan. Profil terbuka membenarkan pemasangan dan pelarasan yang mudah manakala permukaan tergalvani mengurangkan keperluan untuk rawatan kakisan berulang.

Di mana Saluran U Bergalvani Bukan Pilihan Terbaik

Saluran U tidak seharusnya menggantikan setiap bahagian keluli yang lain secara automatik.

Untuk purlin bumbung, bahagian C atau Z mungkin menyediakan konfigurasi struktur yang lebih sesuai.

Bagi anggota struktur tertutup di mana rintangan kilasan, geometri tertutup atau rupa adalah penting, bahagian berongga segi empat sama atau segi empat tepat mungkin lebih baik.

Untuk aplikasi dalaman yang kering, saluran U berbentuk sejuk yang tidak bersalut boleh menjadi lebih menjimatkan jika perlindungan kakisan tidak diperlukan.

Untuk persekitaran kimia yang sangat agresif, galvanizing hot-dip sahaja mungkin tidak memberikan perlindungan yang diperlukan. Medium kimia, kepekatan, suhu dan masa pendedahan hendaklah disemak sebelum pemilihan bahan.

Saluran U Bergalvani lwn Saluran U Hitam

Geometri bahagian-U asas boleh kekal sama, tetapi syarat aplikasi adalah berbeza.

Kawalan Kualiti Sebelum Penghantaran

Pemeriksaan hendaklah meliputi kedua-dua bahagian keluli dan kualiti tergalvani.

Sebelum menggembleng, profil U diperiksa untuk dimensi bahagian, kelurusan, pusingan, kedudukan lubang dan ketepatan pemotongan. Ini penting kerana salutan zink tidak membetulkan masalah dimensi yang dicipta semasa pembentukan gulungan.

Selepas menggembleng, pemeriksa memeriksa permukaan untuk kawasan kosong, pengumpulan zink yang berlebihan, mengelupas, retak dan kecacatan lain yang boleh dilihat. Ketebalan salutan zink boleh diukur mengikut kaedah pemeriksaan yang dipersetujui.

Untuk pesanan projek, sijil bahan, rekod pemeriksaan dimensi, hasil pemeriksaan salutan zink dan dokumentasi kualiti lain boleh dibekalkan mengikut keperluan pembeli.

Pemprosesan dan Pembuatan Tersuai

Saluran U boleh dibekalkan sebagai bahagian lurus standard atau diproses sebelum digalvani.

Operasi tersuai biasa termasuk pemotongan panjang tetap, tebukan, pemotongan sudut, kedudukan lubang dan pengeluaran bahagian bukan standard. Melengkapkan operasi ini sebelum menggembleng membantu memastikan kawasan yang diproses dilindungi oleh salutan zink akhir.

Untuk projek yang lebih besar, pembeli harus menyediakan lukisan bahagian bersama-sama dengan corak lubang, panjang yang diperlukan, gred keluli, ketebalan dinding dan persekitaran kakisan. Ini membolehkan pengilang memetik spesifikasi siap dan bukan hanya bahagian U mentah.

Senarai Semak Perolehan

Sebelum membuat pesanan, sahkan perkara ini:

Saiz bahagian 1.U: U80–U300 atau dimensi khusus projek.

2. Gred keluli: Q235B atau Q355B.

3. Ketebalan dinding: berdasarkan beban struktur dan rentang.

4. Salutan zink: 85 μm+, 120–180 μm atau 200–275 μm mengikut pendedahan.

5. Corak lubang: diameter, jarak dan kedudukan jika pra-menebuk diperlukan.

6. Panjang: panjang tetap standard atau khusus projek.

7. Standard yang boleh digunakan: spesifikasi projek semasa dan standard galvanizing yang diperlukan.

8. Dokumen pemeriksaan: sijil bahan, pemeriksaan dimensi dan laporan salutan zink jika diperlukan.

Maklumat ini cukup untuk mengelakkan kesilapan pembelian yang paling biasa: membandingkan bahagian-U tergalvani hanya mengikut harga setiap tan sambil mengabaikan gred keluli, ketebalan dinding dan salutan zink.

Soalan Lazim

S1: Bolehkah bahagian dalam saluran U digalvani?

ya. Produk dibentuk dahulu dan kemudian celup panas tergalvani, jadi bahagian berbentuk U tergalvani sebagai profil siap. Liputan salutan sebenar hendaklah disahkan mengikut keperluan pemeriksaan yang dipersetujui.

S2: Mengapakah membentuk sebelum menggembleng diutamakan?

Ia mengelakkan secara mekanikal membentuk salutan zink siap menjadi bentuk U akhir. Operasi pemotongan, tebukan dan pembentukan utama boleh diselesaikan sebelum menggembleng, diikuti dengan rawatan perlindungan kakisan akhir.

S3: Adakah kimpalan akan merosakkan salutan tergalvani?

Salutan zink di sekeliling kimpalan dipengaruhi oleh haba kimpalan. Selepas mengimpal, kawasan itu hendaklah dibersihkan dan dibaiki dengan salutan kaya zink yang sesuai.

S4: Bolehkah saluran U digunakan untuk projek fotovoltaik 25 tahun?

Ia boleh digunakan di mana bahagian dan sistem kakisan memenuhi keperluan projek. Untuk tapak pantai atau sangat menghakis, salutan zink yang lebih berat dan berpotensi sistem perlindungan tambahan harus dipertimbangkan.

S5: Manakah yang lebih baik untuk kegunaan luaran, Q235B atau Q355B?

Kedua-dua gred tidak lebih baik secara universal. Q235B sesuai untuk kebanyakan struktur beban biasa, manakala Q355B dipilih apabila kekuatan struktur yang lebih tinggi diperlukan. Gred hendaklah mengikut pengiraan kejuruteraan.

S6: Apakah perbezaan antara saluran U dan saluran C?

Saluran U biasanya digunakan untuk asas, penetapan, kedudukan dan struktur sokongan di mana profil terbukanya mudah untuk sambungan. Saluran C lebih biasa digunakan sebagai pembingkaian struktur atau bahagian purlin. Pilihan yang betul bergantung pada laluan beban dan reka bentuk sambungan.

S7: Bolehkah saiz saluran U bukan standard dikeluarkan?

ya. Dimensi bahagian bukan standard, ketebalan dinding, panjang dan corak lubang boleh dibincangkan berdasarkan lukisan dan keperluan projek.

S8: Adakah saluran U bergalvani sesuai untuk kawasan pantai?

Ya, dengan syarat salutan zink dan spesifikasi struktur dipilih untuk persekitaran kakisan sebenar. Untuk pendedahan semburan garam yang kuat, salutan yang lebih berat seperti 200–275 μm boleh dipertimbangkan bersama-sama dengan keperluan perlindungan kakisan projek.
