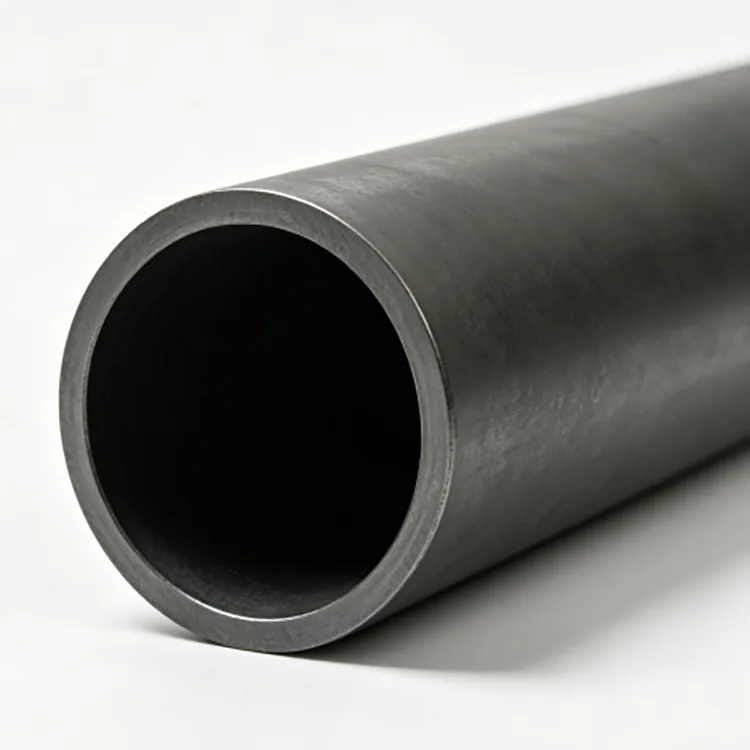

Paip Lancar Keluli Karbon untuk Sistem Talian Paip

Paip Lancar Keluli Karbon untuk Sistem Talian Paip dihasilkan daripada bilet keluli pepejal dan bukannya jalur keluli dengan jahitan dikimpal membujur. Bilet dipanaskan, ditebuk untuk membentuk cangkerang berongga dan seterusnya digulung atau ditarik sejuk untuk mencapai diameter dan ketebalan dinding yang diperlukan.

Untuk sistem saluran paip, sebab utama untuk menggunakan paip lancar bukan semata-mata kerana ia mempunyai "kekuatan yang lebih tinggi." Pembinaannya menanggalkan jahitan kimpalan membujur yang terdapat dalam paip yang dikimpal, yang boleh menjadi pertimbangan penting untuk aplikasi tekanan tinggi, suhu tinggi atau perkhidmatan kritikal tertentu.

Paip siap boleh dibekalkan dalam keadaan hitam, jeruk dan pasif, digilap, disalut dengan minyak pencegah karat atau dirawat dengan perlindungan permukaan lain yang dipersetujui. Spesifikasi akhir hendaklah berdasarkan sederhana, suhu, tekanan, kaedah sambungan dan standard saluran paip yang berkenaan.

Julat Reka Bentuk

bahan

Keluli karbon 20# biasanya digunakan untuk pengangkutan bendalir am dan aplikasi mekanikal konvensional.

Q235B sesuai untuk aplikasi struktur dan sokongan umum di mana reka bentuk memerlukan gred ini.

Q345B boleh dipertimbangkan untuk aplikasi yang memerlukan kekuatan yang lebih tinggi, tertakluk kepada spesifikasi paip yang berkenaan.

A106 Gr.B ialah pilihan biasa untuk paip keluli karbon lancar yang digunakan dalam perkhidmatan suhu tinggi. ASTM A106/A106M-26 meliputi paip keluli karbon lancar untuk perkhidmatan suhu tinggi dan termasuk keperluan untuk ujian mekanikal, ujian hidrostatik dan ujian elektrik tidak musnah.

A53 Gr.B tergolong dalam spesifikasi paip yang lebih luas yang meliputi kedua-dua paip tergalvani hitam lancar dan dikimpal serta paip celup panas, jadi pembeli harus menyatakan dengan jelas bahawa produk yang diperlukan adalah lancar. ASTM A53/A53M-24 meliputi NPS 1/8 hingga NPS 26 dan termasuk keperluan pemeriksaan hidrostatik dan lain-lain.

Pilih Standard Pertama

Piawaian yang berbeza bertujuan untuk perkhidmatan yang berbeza.

Untuk pengangkutan cecair am di China, GB/T 8163-2018 ialah standard semasa untuk paip keluli lancar untuk perkhidmatan cecair.

Untuk perkhidmatan suhu tinggi, ASTM A106/A106M ditujukan khusus untuk paip keluli karbon lancar untuk perkhidmatan suhu tinggi.

Untuk keretakan petroleum dan relau petrokimia yang berkaitan, penukar haba dan aplikasi paip tekanan, GB 9948-2013 meliputi tiub keluli lancar untuk keretakan petroleum.

Inilah sebabnya mengapa siasatan saluran paip harus menyatakan medium perkhidmatan dan suhu operasi, bukan sahaja diameter luar dan ketebalan dinding.

Tekanan dan Suhu

Rangkaian produk yang dibekalkan meliputi 0.6–32 MPa dan -20°C hingga 450°C, tetapi ini tidak boleh dianggap sebagai satu penarafan universal untuk setiap paip.

Tekanan yang dibenarkan bergantung pada diameter luar, ketebalan dinding, gred keluli, suhu reka bentuk, elaun kakisan, konfigurasi sambungan dan kod reka bentuk yang mengawal.

Suhu juga mempengaruhi prestasi bahan. Paip yang sesuai untuk perkhidmatan air suhu biasa tidak boleh digunakan secara automatik untuk stim suhu tinggi hanya kerana ketebalan dinding adalah sama.

Untuk sistem suhu tinggi, standard bahan dan kod reka bentuk hendaklah disahkan sebelum pembelian.

Mengapa Paip Seamless?

Ketiadaan kimpalan membujur berguna dalam aplikasi di mana dinding paip mesti menyediakan badan berterusan di sekeliling lilitan.

Bagi kebanyakan sistem tekanan rendah biasa, paip yang dikimpal mungkin lebih menjimatkan.

Paip lancar menjadi lebih relevan apabila projek memerlukan spesifikasi lancar kerana tekanan, suhu, kritikal perkhidmatan atau kod yang berkenaan.

Perbezaan ini penting untuk perolehan. "Seamless" sepatutnya menjadi keperluan dalam spesifikasi pembelian apabila reka bentuk kejuruteraan memerlukannya, bukannya andaian berdasarkan penampilan paip.

Aliran Saluran Paip

Untuk pengangkutan bendalir, penurunan tekanan dipengaruhi oleh diameter dalaman, panjang paip, kadar aliran, kelikatan bendalir, kelengkapan dan keadaan permukaan dalaman.

Diameter dalaman yang lebih besar boleh mengurangkan halaju aliran dan kehilangan geseran, manakala diameter yang lebih kecil boleh meningkatkan permintaan pengepaman.

Atas sebab ini, saiz paip hendaklah berdasarkan aliran yang diperlukan dan penurunan tekanan yang dibenarkan. Ketebalan dinding kemudiannya hendaklah diperiksa secara berasingan untuk tekanan dan keperluan mekanikal.

Ketebalan Dinding

Ia memberikan rintangan tekanan, membenarkan elaun kakisan jika diperlukan, menyumbang kepada ketegaran mekanikal dan menjejaskan kapasiti beban luaran saluran paip.

Julat yang dibekalkan ialah 1–50 mm, dengan siri tekanan SCH tersedia untuk pesanan projek yang sesuai.

Dinding yang lebih tebal tidak secara automatik lebih baik. Ia meningkatkan berat bahan, kos dan kadangkala keperluan kimpalan atau lenturan. Ketebalan yang betul harus datang dari tekanan reka bentuk, suhu, gred bahan dan elaun kakisan.

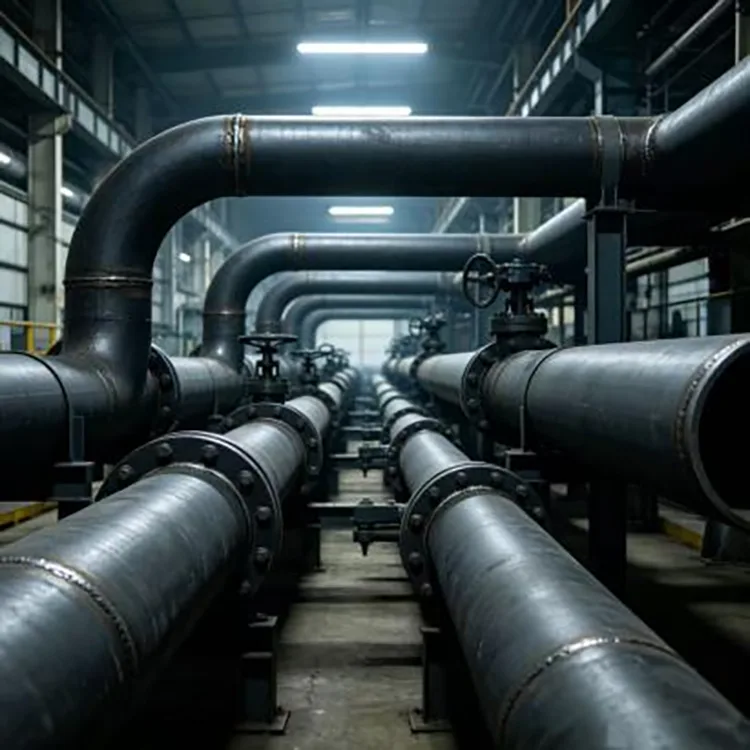

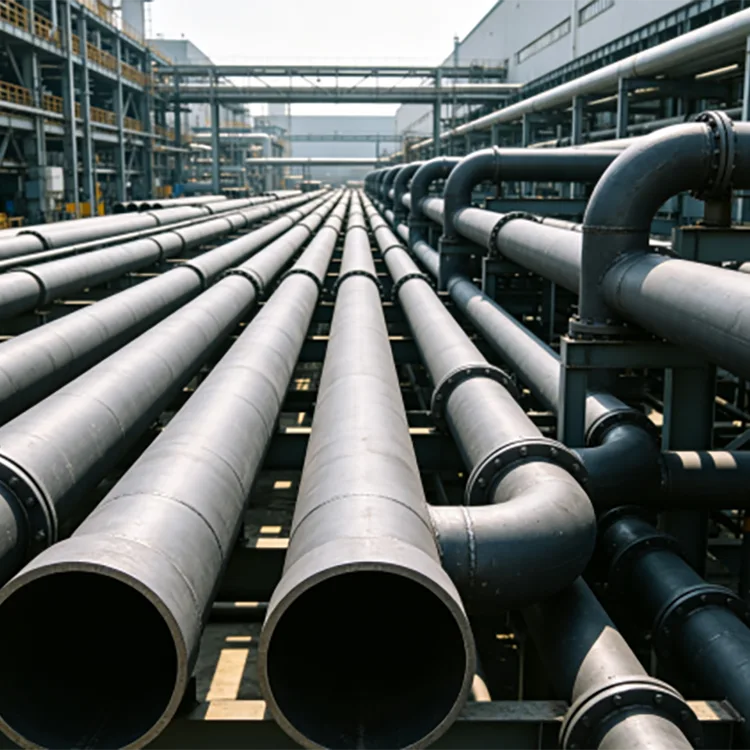

Aplikasi Saluran Paip

Paip Lancar Keluli Karbon untuk Sistem Talian Paip digunakan merentasi beberapa sistem perindustrian.

Dalam loji janakuasa, ia boleh digunakan untuk sistem paip stim, air dan tambahan yang terpilih di mana penarafan bahan dan suhu adalah sesuai.

Dalam loji kimia, ia digunakan untuk proses paip, sistem pemindahan haba dan sambungan peralatan dengan pemilihan bahan yang sesuai.

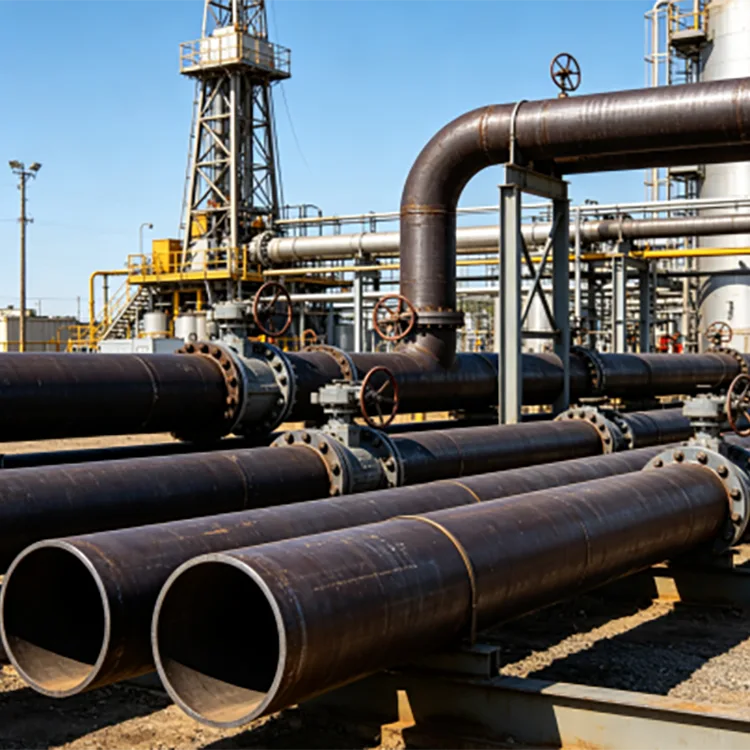

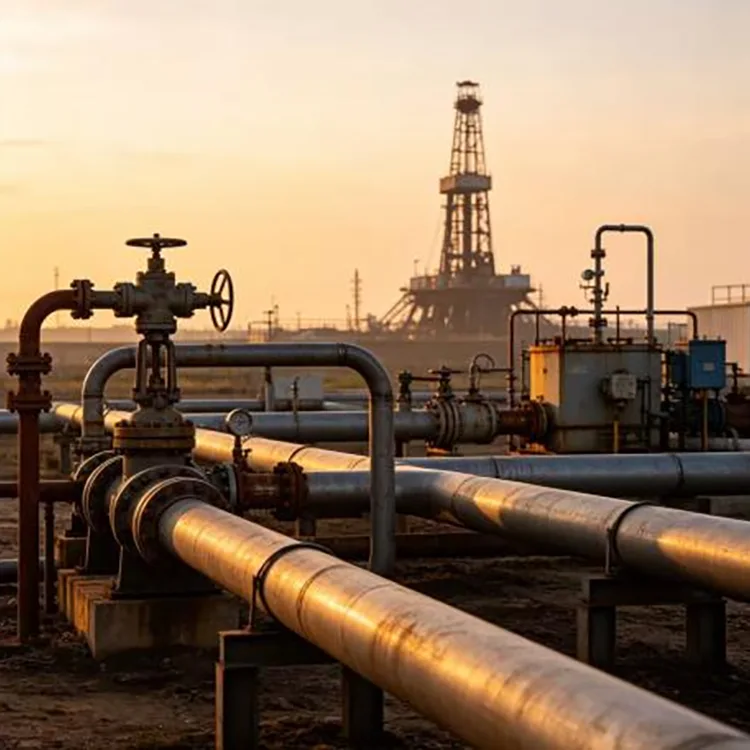

Dalam kemudahan minyak dan gas, paip lancar boleh digunakan dalam saluran tekanan dan proses terpilih di mana gred dan standard yang ditetapkan membenarkannya.

Dalam peralatan mekanikal, ia boleh berfungsi sebagai paip hidraulik, paip peralatan dan sambungan galas tekanan.

Dalam utiliti industri, ia digunakan untuk udara termampat, air dan media proses lain mengikut keperluan perkhidmatan yang berkenaan.

Perkhidmatan Suhu Tinggi

Untuk saluran paip suhu tinggi, paip harus dipilih daripada keperluan suhu ke belakang.

Jika talian membawa wap suhu tinggi atau medium proses panas lain, pembeli harus mengesahkan gred bahan, suhu reka bentuk, tekanan, susunan penebat dan elaun pengembangan.

ASTM A106/A106M-26 secara khusus meliputi paip keluli karbon lancar untuk perkhidmatan suhu tinggi dan memerlukan paip itu sesuai untuk operasi seperti lenturan, bebibir dan kimpalan apabila dinyatakan dengan betul.

Paip bendalir tujuan am tidak boleh digantikan dengan gred suhu tinggi semata-mata kerana saiz nominal adalah sama.

Talian Paip Terkubur

Paip keluli lancar boleh digunakan dalam sistem saluran paip terkubur, tetapi permukaan keluli hitam tidak memberikan perlindungan kakisan bawah tanah jangka panjang.

Untuk perkhidmatan tertimbus, perlindungan luaran mungkin termasuk salutan anti-karat, sistem pembalut atau langkah perlindungan katodik yang sesuai mengikut reka bentuk projek.

Tanah itu sendiri boleh menjadi sumber kakisan yang ketara. Kandungan lembapan, pH, garam, saliran dan keadaan arus sesat semuanya menjejaskan perlindungan yang diperlukan.

Jika saluran paip membawa medium menghakis secara dalaman, keserasian bahan dalaman juga perlu dipertimbangkan.

Pilihan Permukaan

Paip boleh dibekalkan dalam beberapa keadaan permukaan.

Hitam: keadaan biasa yang tidak dirawat untuk banyak fabrikasi dan aplikasi paip industri.

Jeruk dan dipasifkan: berguna apabila permukaan yang lebih bersih diperlukan.

Digilap: dipilih untuk aplikasi di mana kemasan permukaan mempunyai peranan khusus.

Minyak pencegah karat: berguna untuk penyimpanan dan perlindungan pengangkutan.

Tergalvani hot-dip: tersedia untuk aplikasi yang sesuai di mana perlindungan kakisan atmosfera luaran diperlukan.

Rawatan permukaan akhir harus dipilih mengikut persekitaran sederhana dan perkhidmatan dan bukannya digunakan sebagai peningkatan umum.

Tamat dan Fabrikasi

Untuk pemasangan saluran paip, hujung paip boleh disediakan mengikut kaedah sambungan.

Hujung biasa sesuai untuk sambungan dikimpal tertentu.

Hujung serong boleh disediakan untuk kimpalan punggung.

Hujung berulir boleh disusun untuk aplikasi berdiameter kecil yang sesuai.

Pemotongan panjang tetap juga boleh mengurangkan fabrikasi lapangan apabila lukisan saluran paip sudah dimuktamadkan.

Di mana paip akan dikimpal ke dalam sistem tekanan, penyediaan akhir hendaklah mengikut prosedur kimpalan projek dan reka bentuk sambungan.

Pemeriksaan

Untuk saluran paip tekanan, pemeriksaan penampilan sahaja tidak mencukupi.

Pelan pemeriksaan mungkin termasuk pengesahan bahan, ukuran dimensi, pemeriksaan visual, ujian hidrostatik dan pemeriksaan tidak musnah yang sesuai mengikut piawaian yang dipilih.

ASTM A106/A106M-26 merangkumi keperluan ujian elektrik tegangan, lentur, merata, hidrostatik dan tidak musnah dalam skopnya.

ASTM A53/A53M-24 juga termasuk ketegangan, bengkok, merata, hidrostatik dan peruntukan ujian elektrik tidak musnah untuk paip yang dilindungi oleh spesifikasi tersebut.

Untuk pesanan projek, pembeli harus menentukan ujian yang diperlukan sebelum pengeluaran dan bukannya cuba menambahkannya selepas penghantaran.

Kawalan Kualiti

Bahan diperiksa daripada keluli masuk melalui pemeriksaan paip siap.

Komposisi kimia dan identiti bahan disahkan terhadap gred yang ditentukan. Diameter, ketebalan dinding, panjang dan kelurusan diperiksa semasa pemeriksaan produk siap.

Untuk pesanan kritikal, pemeriksaan tambahan boleh termasuk ujian hidrostatik dan pemeriksaan tidak musnah mengikut piawaian yang dipilih.

Sijil bahan hendaklah sepadan dengan kumpulan pengeluaran sebenar. Jika projek memerlukan pengesahan bebas, pemeriksaan pihak ketiga boleh diaturkan sebelum penghantaran.

Pemilihan Paip mengikut Aplikasi

Ini adalah arahan perolehan dan bukannya pengganti untuk reka bentuk saluran paip.

Laluan Pengilangan

Laluan pengeluaran paip lancar bermula dengan bilet pepejal.

Bilet keluli → pemanasan semula → tindik putar → gelek / saiz panas → rawatan haba jika perlu → meluruskan → memotong → pemeriksaan → kemasan → pembungkusan

Untuk beberapa saiz dan spesifikasi, lukisan sejuk atau rolling sejuk boleh digunakan selepas peringkat kerja panas untuk mencapai dimensi dan keperluan permukaan yang lebih ketat.

Laluan pembuatan sebenar bergantung pada saiz paip, gred dan standard yang dipesan.

Mengapa Memilih Kami?

Rangkaian bekalan keluli Tianjin Daqiuzhuang menyokong sumber, pemeriksaan, pemotongan, pemprosesan paip dan logistik untuk pesanan projek.

Julat yang tersedia meliputi diameter luar 21–630 mm dan ketebalan dinding 1–50 mm, dengan panjang standard 6 m dan 12 m serta panjang tersuai untuk keperluan projek.

Bahan boleh disusun di sekitar perkhidmatan yang dimaksudkan, termasuk 20#, Q235B, Q345B, A106 Gr.B dan A53 Gr.B di mana piawaian yang dipilih membenarkan gred.

Untuk projek saluran paip, pesanan boleh termasuk pemotongan, penyerongan, penyediaan permukaan dan pemprosesan lain yang dipersetujui sebelum penghantaran.

Sijil bahan dan rekod pemeriksaan boleh dibekalkan mengikut keperluan pembelian, dengan pemeriksaan pihak ketiga tersedia untuk projek yang memerlukan pengesahan bebas.

Untuk pesanan eksport, penggabungan paip, perlindungan mementingkan kelembapan, pemuatan kontena dan dokumentasi boleh diselaraskan melalui rangkaian logistik Tianjin.

Maklumat Perolehan

Siasatan yang berguna harus termasuk medium saluran paip, tekanan reka bentuk, suhu reka bentuk, standard paip, gred keluli, diameter luar, ketebalan dinding, panjang dan kuantiti.

Contohnya:

GB/T 8163 / 20# / lancar / 114.3 × 8 mm / 6 m / saluran paip air / 100 MT

Untuk perkhidmatan suhu tinggi:

ASTM A106 Gr.B / lancar / 8 in / SCH40 / 12 m / talian proses suhu tinggi

Maklumat ini membolehkan pembekal mengenal pasti produk yang betul dan bukannya memadankan pesanan hanya mengikut diameter.

Soalan Lazim

S1. Mengapa menggunakan paip lancar dan bukannya paip dikimpal?

Paip lancar tidak mempunyai jahitan kimpalan membujur dan ditetapkan untuk banyak aplikasi tekanan, suhu dan perkhidmatan kritikal. Sama ada ia perlu bergantung pada kod projek dan keadaan operasi.

S2. Apakah bahan yang ada?

Julat yang dibekalkan termasuk 20#, Q235B, Q345B, A106 Gr.B dan A53 Gr.B, tertakluk kepada standard produk yang berkenaan.

S3. Bolehkah paip digunakan untuk wap suhu tinggi?

Ya, apabila bahan dan standard yang dipilih sesuai untuk suhu dan tekanan reka bentuk. ASTM A106 ditujukan khusus untuk paip keluli karbon lancar untuk perkhidmatan suhu tinggi.

S4. Apakah tekanan kerja maksimum?

Julat rujukan produk yang dibekalkan mencapai 32 MPa, tetapi tekanan kerja yang dibenarkan mesti dikira untuk diameter sebenar, ketebalan dinding, bahan, suhu dan kod reka bentuk.

S5. Apakah julat suhu yang boleh dikendalikan oleh paip?

Julat rujukan yang dibekalkan ialah -20°C hingga 450°C. Ini bukan penilaian universal untuk semua gred dan saiz; piawaian bahan dan kod reka bentuk yang berkenaan menentukan suhu perkhidmatan sebenar yang dibenarkan.

S6. Bolehkah paip digunakan di bawah tanah?

Ya, tetapi keluli karbon yang tidak dirawat biasanya menerima perlindungan kakisan luaran yang sesuai untuk perkhidmatan tertimbus. Kimia tanah dan keadaan lembapan perlu dipertimbangkan dalam reka bentuk kakisan.

S7. Bolehkah anda menyediakan SCH40 atau ketebalan dinding tekanan lain?

ya. Ketebalan dinding siri tekanan seperti SCH40 boleh dibekalkan jika serasi dengan saiz dan standard paip yang dipilih.

S8. Bolehkah paip dipotong dan serong?

ya. Pemotongan panjang tetap dan serong hujung boleh diatur mengikut lukisan saluran paip dan keperluan kimpalan.

S9. Bolehkah Q235B digunakan dan bukannya A106 Gr.B?

Bukan sebagai pengganti automatik. Gred tersebut tergolong dalam spesifikasi yang berbeza dan mempunyai keperluan yang berbeza. Paip hendaklah memenuhi piawaian yang ditentukan oleh reka bentuk saluran paip.

S10. Apakah piawaian yang digunakan untuk paip lancar pengangkutan bendalir biasa di China?

GB/T 8163-2018 ialah standard Cina semasa untuk paip keluli lancar untuk perkhidmatan cecair.

S11. Adakah A53 Gr.B gred paip lancar?

A53/A53M meliputi kedua-dua paip lancar dan dikimpal. Jika paip lancar diperlukan, pesanan pembelian mesti menyatakan dengan jelas produk lancar.

S12. Apakah dokumen pemeriksaan yang boleh dibekalkan?

Sijil bahan, rekod pemeriksaan dimensi dan laporan ujian yang dipersetujui boleh dibekalkan. Ujian hidrostatik, ujian tidak musnah dan pemeriksaan pihak ketiga boleh diatur mengikut spesifikasi projek.
