Paip Selongsong Lancar Medan Minyak

Paip selongsong lancar medan minyak dipasang di dalam telaga gerudi dan kemudian disimen di tempatnya. Tidak seperti tiub, yang biasanya diletakkan di dalam selongsong untuk membawa cecair yang dihasilkan, selongsong kekal sebagai sebahagian daripada struktur telaga dan mesti menahan beban daripada tekanan pembentukan, penyimenan, penggerudian dan operasi pengeluaran.

Untuk pesanan medan minyak, gred, diameter luar, ketebalan dinding, sambungan, panjang dan keperluan pemeriksaan hendaklah dinyatakan bersama. Prestasi selongsong tidak boleh dinilai dari gred keluli sahaja.

Piawaian dan Spesifikasi

API 5CT ialah spesifikasi antarabangsa utama untuk selongsong dan tiub yang digunakan dalam telaga minyak dan gas. Edisi API 5CT terkini ialah edisi ke-11, dengan tambahan diterbitkan pada tahun 2025.

Untuk projek China, GB/T 19830-2023 ialah piawaian kebangsaan semasa untuk paip keluli yang digunakan sebagai selongsong atau tiub untuk telaga minyak dan gas. Ia berkuat kuasa pada 1 Mac 2024 dan menggantikan GB/T 19830-2017.

Saiz selongsong sebenar dan penarafan prestasi harus dipilih daripada program telaga, reka bentuk selongsong dan piawai yang berkenaan dan bukannya dari kedalaman telaga sahaja.

Pemilihan Gred Keluli

J55 dan K55 biasanya digunakan untuk aplikasi selongsong konvensional di mana keadaan telaga tidak memerlukan gred kekuatan yang lebih tinggi. K55 menyediakan tahap kekuatan hasil tertentu yang lebih tinggi daripada J55 dan boleh dipilih apabila reka bentuk memerlukannya.

N80 digunakan di mana kekuatan yang lebih tinggi diperlukan untuk telaga perkhidmatan manis konvensional. N80 tidak boleh dianggap sebagai sesuai secara automatik untuk keadaan perkhidmatan masam.

L80 digunakan secara meluas di mana kekerasan terkawal dan keperluan perkhidmatan masam ditentukan. Gred L80 yang tepat dan keperluan kelayakan hendaklah disahkan daripada spesifikasi pembelian.

P110 memberikan kekuatan yang lebih tinggi untuk reka bentuk selongsong yang menuntut, termasuk telaga yang lebih dalam atau beban yang lebih tinggi di mana reka bentuk memerlukan gred kekuatan yang lebih tinggi.

Q125 digunakan untuk aplikasi selongsong berkekuatan tinggi. Ia bukan sekadar pengganti P110 dalam setiap telaga; runtuh, pecah, beban paksi, suhu dan prestasi sambungan masih perlu diperiksa.

Paip selongsong lancar medan minyak Pemilihan Bermula dengan Reka Bentuk Telaga

Urutan pemilihan selongsong praktikal ialah:

Kedalaman dan beban telaga → tekanan pembentukan → keadaan kakisan → saiz selongsong → ketebalan dinding → gred keluli → jenis sambungan → panjang dan keperluan pemeriksaan.

Telaga yang lebih dalam tidak secara automatik memerlukan gred keluli tertinggi. Rentetan selongsong perlu diperiksa untuk keruntuhan, pecah dan beban paksi di bawah keadaan penggerudian, penyimenan dan pengeluaran sebenar.

Hakisan dan Pemilihan Perkhidmatan Masam

Untuk telaga yang mengandungi H₂S, pemilihan bahan memerlukan perhatian khusus terhadap rintangan retak tegasan sulfida dan kawalan kekerasan. Gred kekuatan tinggi standard tidak boleh dinaik taraf atau diganti tanpa memeriksa kesesuaiannya untuk persekitaran perkhidmatan masam yang ditentukan.

Untuk CO₂, klorida dan keadaan menghakis yang lain, pemilihan mungkin memerlukan aloi tahan kakisan atau langkah lain sebagai tambahan kepada gred selongsong konvensional. Suhu sebenar, tekanan, komposisi bendalir dan kimia air hendaklah dimasukkan dalam spesifikasi teknikal.

Sambungan Benang

Sambungan adalah sebahagian daripada sistem paip selongsong lancar Oilfield, bukan sekadar pilihan penamat akhir.

STC biasanya dikaitkan dengan benang pendek dan aplikasi gandingan di mana keadaan telaga dan reka bentuk membenarkan sambungan konvensional.

LTC menyediakan penglibatan berulir yang lebih panjang dan digunakan dalam rangkaian aplikasi selongsong konvensional yang lebih luas.

BTC menggunakan profil benang penopang dan digunakan secara meluas di mana kapasiti beban sambungan yang lebih tinggi diperlukan.

Untuk telaga mendatar, telaga gas tekanan tinggi, telaga anjakan besar dan aplikasi lain yang menuntut, sambungan premium mungkin ditentukan untuk pengedap dan prestasi mekanikal yang lebih baik. VAM, FOX dan sambungan proprietari lain hendaklah hanya dibekalkan mengikut reka bentuk sambungan atau keperluan lesen yang ditentukan oleh pelanggan.

Pemilihan Panjang

Selongsong biasanya dibekalkan dalam panjang julat API:

Keperluan julat dan panjang yang tepat hendaklah mengikut jadual API 5CT dan spesifikasi pembelian yang berkenaan. Sambungan panjang boleh mengurangkan bilangan sambungan dalam rentetan selongsong, tetapi keperluan pengangkutan dan pengendalian juga perlu dipertimbangkan.

Aplikasi Ladang Minyak Biasa

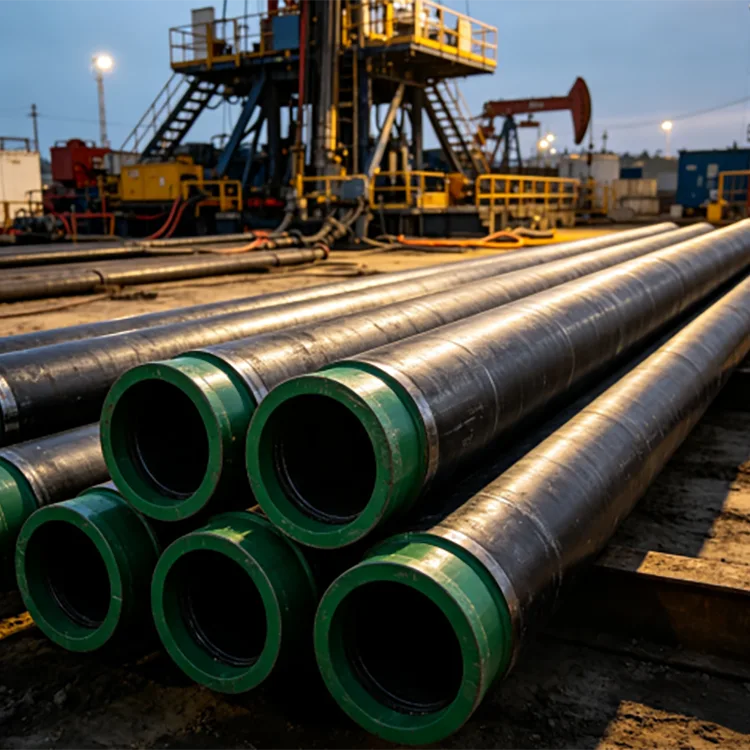

Selongsong Permukaan dan Perantaraan

Digunakan untuk menyokong lubang telaga atas, mengasingkan formasi dan menyediakan asas untuk bahagian penggerudian seterusnya.

Sarung Pengeluaran

Dipasang melalui selang pengeluaran dan digunakan sebagai sebahagian daripada struktur lubang telaga akhir.

Telaga Dalam dan Bertekanan Tinggi

Gred kekuatan yang lebih tinggi dan ketebalan dinding yang sesuai boleh dipilih di mana beban runtuh, pecah dan paksi lebih menuntut.

Telaga Mendatar dan Syal

Pemilihan selongsong mesti mempertimbangkan lenturan, tork, seretan, prestasi sambungan dan beban keretakan hidraulik sebagai tambahan kepada reka bentuk selongsong konvensional.

Pembuatan dan Pemeriksaan

Selongsong lancar dihasilkan daripada bilet keluli melalui proses rolling atau tindikan panas, diikuti dengan kemasan, pemeriksaan dimensi dan pemesinan benang mengikut piawaian yang ditetapkan.

Pemeriksaan mungkin termasuk komposisi kimia, sifat tegangan, kekerasan jika berkenaan, pemeriksaan dimensi, pemeriksaan drift, ujian hidrostatik dan pemeriksaan tidak merosakkan seperti yang dikehendaki oleh spesifikasi dan pesanan pembelian yang berkenaan.

Dimensi dan tolok benang juga penting kerana prestasi sambungan bergantung pada pemesinan, tolok dan kesesuaian gandingan yang tepat.

Pembekalan dan Pemprosesan

Kami boleh membekalkan selongsong mengikut gred keluli yang diperlukan, diameter luar, ketebalan dinding, jenis benang dan panjang. Produk berulir dan berganding boleh disediakan mengikut sambungan yang ditentukan.

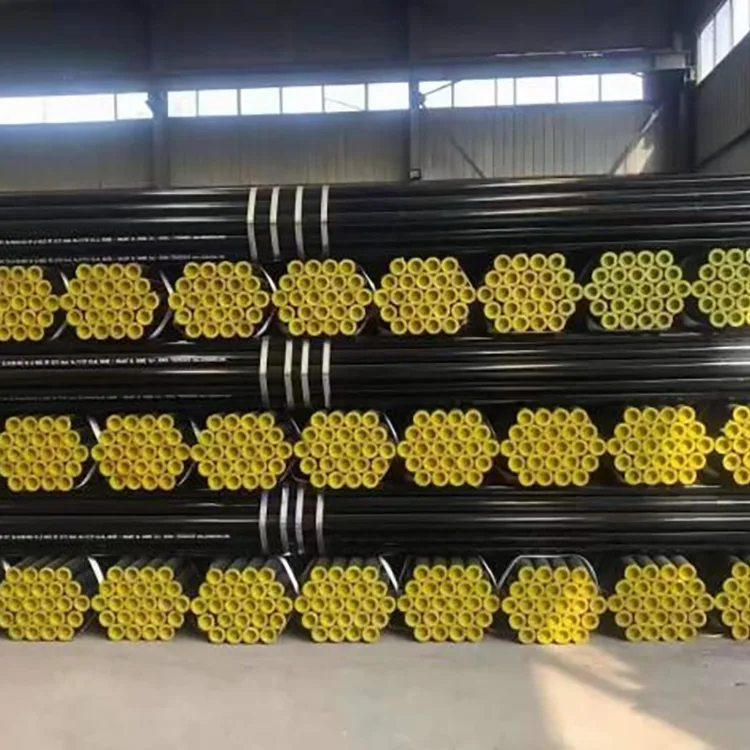

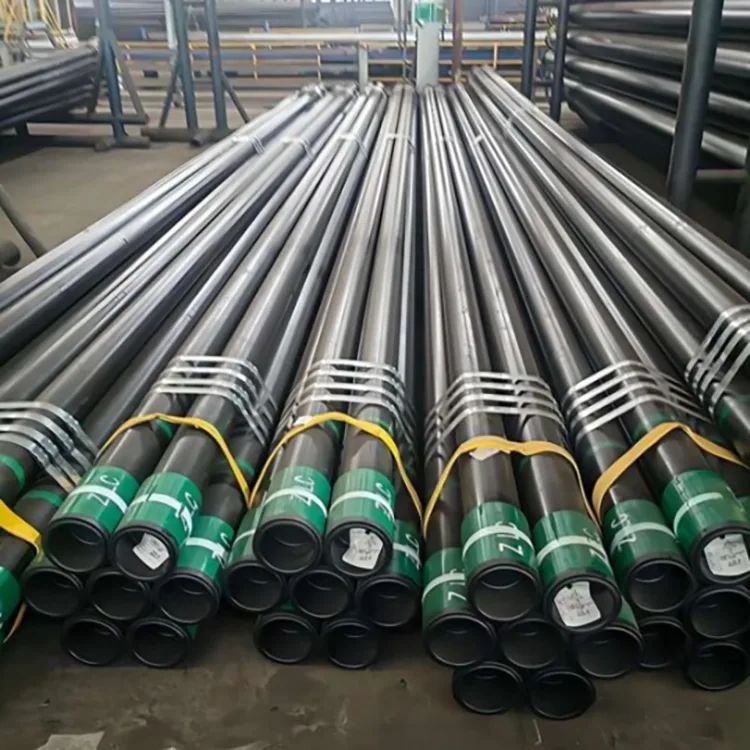

Untuk pesanan eksport, selongsong boleh digabungkan dan dibungkus untuk kontena atau pengangkutan pukal pecah, dengan pelindung benang dan perlindungan hujung digunakan jika perlu.

Pesanan projek juga boleh termasuk dokumen pemeriksaan dan pengaturan pemeriksaan pihak ketiga seperti SGS, BV atau TÜV mengikut keperluan pelanggan.

Soalan Lazim

S1: Adakah semua selongsong medan minyak lancar?

Tidak. API 5CT termasuk kedua-dua produk selongsong lancar dan dikimpal elektrik. Apabila projek secara khusus memerlukan selongsong lancar, spesifikasi pembelian harus menyatakan dengan jelas jenis pembuatan.

S2: Piawaian manakah yang harus saya gunakan untuk paip selongsong lancar Oilfield?

API 5CT digunakan secara meluas untuk projek minyak dan gas antarabangsa. Untuk projek standard kebangsaan China, GB/T 19830-2023 ialah standard semasa meliputi paip keluli untuk selongsong atau tiub.

S3: Bagaimanakah cara saya memilih J55, N80, L80, P110 atau Q125?

Pilihan bergantung pada beban reka bentuk selongsong dan persekitaran perkhidmatan. J55 dan K55 adalah biasa untuk aplikasi konvensional; N80 dan P110 memberikan kekuatan yang lebih tinggi; L80 biasanya dinyatakan di mana keperluan perkhidmatan masam dikenakan; Q125 digunakan untuk aplikasi berkekuatan lebih tinggi. Pemilihan akhir hendaklah berdasarkan reka bentuk perigi dan spesifikasi yang berkenaan.

S4: Bolehkah N80 atau P110 digunakan dalam telaga masam?

Jangan pilih selongsong untuk perkhidmatan H₂S hanya berdasarkan kekuatan. Kesesuaian perkhidmatan masam bergantung pada gred, kekerasan, keadaan bahan dan keperluan persekitaran. Selongsong hendaklah ditentukan mengikut keperluan perkhidmatan masam yang berkenaan.

S5: Apakah perbezaan antara selongsong, tiub dan paip gerudi?

Selongsong dipasang dan disimen untuk menyokong dan mengasingkan lubang telaga. Tiub diletakkan di dalam selongsong untuk membawa cecair yang dihasilkan. Paip gerudi digunakan semasa penggerudian dan dikeluarkan selepas operasi penggerudian.

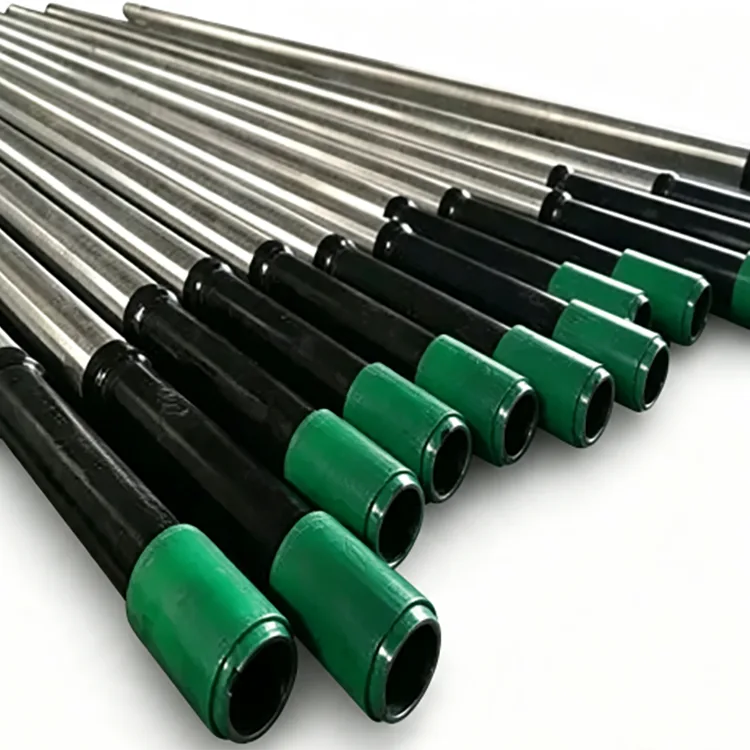

S6: Bolehkah anda membekalkan selongsong dengan benang dan gandingan?

ya. Selongsong boleh dibekalkan dengan jenis benang API tertentu atau sambungan premium khusus projek, bersama-sama dengan gandingan, pelindung benang dan dokumentasi pemeriksaan yang diperlukan.
