Tiub Minyak Lancar untuk Medan Minyak

Tiub Minyak Lancar untuk Medan Minyak ialah paip yang melaluinya cecair yang dihasilkan bergerak ke permukaan atau cecair yang disuntik memasuki pembentukan. Oleh itu pemilihannya berkait rapat dengan tekanan dalaman, komposisi bendalir, suhu, kedalaman telaga, operasi kerja berulang dan prestasi sambungan.

Tidak seperti selongsong, tiub biasanya tidak disimen secara kekal ke dalam telaga. Ia membentuk rentetan yang boleh ditanggalkan di dalam selongsong dan mungkin tercabut semasa penyelenggaraan, rangsangan atau operasi workover.

Piawaian dan Spesifikasi Utama

API Spec 5CT meliputi selongsong dan tiub, termasuk saiz paip, ketebalan dinding, gred keluli dan kemasan akhir. API 5CT Edisi ke-11 semasa mempunyai tambahan dan kesilapan seterusnya, termasuk Errata 3 Jun 2026.

Untuk projek China, GB/T 19830-2023 ialah piawaian semasa untuk paip keluli yang digunakan sebagai selongsong atau tiub dalam telaga minyak dan gas.

API 5CT pada masa ini menyenaraikan gred termasuk H40, J55, K55, N80, L80, C90, T95, P110 dan Q125, bersama-sama dengan sambungan tiub seperti tiub tidak terganggu (NU), tiub gangguan luaran (EU) dan tiub gabungan integral (IJ).

Pemilihan Gred

H40 boleh digunakan untuk aplikasi telaga rendah beban rendah tertentu di mana kekuatan rendahnya mencukupi.

J55 dan K55 biasanya ditetapkan untuk telaga konvensional. Mereka sering dipilih di mana telaga tidak memerlukan gred kekuatan yang lebih tinggi.

N80 menyediakan tahap kekuatan yang lebih tinggi untuk perkhidmatan konvensional yang lebih menuntut, tetapi gred yang lebih tinggi tidak menjadikannya sesuai untuk persekitaran masam secara automatik.

L80 biasanya dipilih di mana sifat bahan terkawal dan keperluan perkhidmatan masam ditentukan. Jenis L80 yang tepat hendaklah dinyatakan dalam susunan.

P110 digunakan di mana kekuatan yang lebih tinggi diperlukan, termasuk telaga dalam dan keadaan pengeluaran atau rangsangan yang menuntut.

C90 dan T95 boleh dipilih untuk aplikasi berkekuatan lebih tinggi di mana reka bentuk telaga juga memerlukan prestasi perkhidmatan masam yang berkaitan.

Gred keluli harus dipilih daripada reka bentuk telaga sebenar dan bukannya menggunakan kedalaman sahaja sebagai faktor penentu.

Pemilihan Tiub Minyak mengikut Keadaan Perigi

Untuk perigi manis cetek atau sederhana kedalaman konvensional, J55 atau K55 mungkin memberikan keseimbangan praktikal antara kekuatan dan kos.

Apabila kedalaman telaga, beban paksi, tekanan atau beban rangsangan meningkat, N80 atau P110 boleh dipertimbangkan mengikut reka bentuk selongsong dan tiub.

Untuk telaga yang mengandungi H₂S, tiub mesti dipilih secara khusus untuk keadaan perkhidmatan masam. Gred, kekerasan, rawatan haba dan keperluan alam sekitar semuanya penting. API 5CT mengandungi keperluan khusus untuk beberapa gred yang digunakan dalam perkhidmatan yang menuntut; oleh itu, hanya memilih gred berkekuatan tinggi bukanlah kelayakan perkhidmatan masam yang mencukupi.

Untuk persekitaran yang kaya dengan CO₂ dan klorida, tiub kalis kakisan seperti L80 13Cr boleh dipertimbangkan jika diperlukan oleh keadaan cecair yang baik. API juga mengekalkan spesifikasi berasingan untuk produk lancar aloi kalis kakisan yang digunakan sebagai selongsong dan tiub.

Sambungan Benang

Sambungan tiub menjejaskan pemindahan beban, pengedap dan keupayaan untuk menahan operasi berjalan dan menarik berulang.

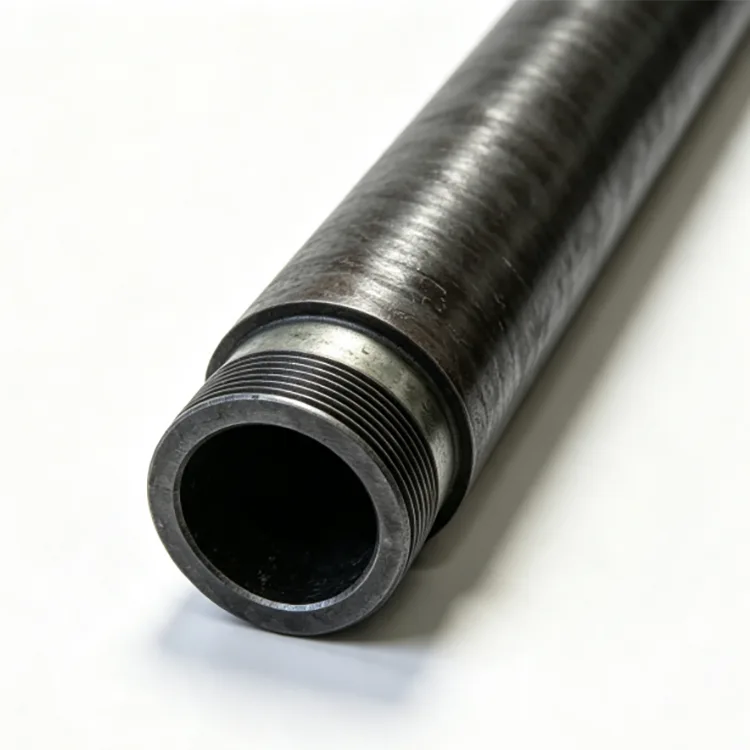

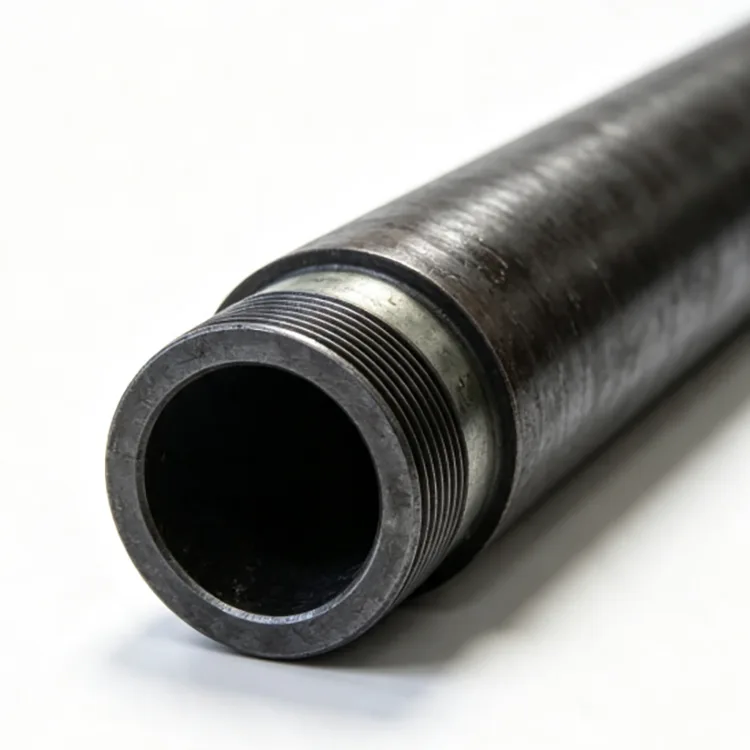

Tiub tidak terancam NU mempunyai hujung tiub tidak terancam dan biasanya digunakan untuk telaga konvensional di mana prestasi sambungannya mencukupi.

Tiub gangguan luaran EU meningkatkan bahagian sambungan dan biasanya dipilih apabila kapasiti tegangan yang lebih tinggi diperlukan.

Sambungan premium digunakan apabila telaga memerlukan pengedap gas yang dipertingkatkan, rintangan yang lebih besar terhadap pemuatan berulang atau tekanan dan prestasi suhu yang lebih mencabar. Sambungan yang tepat harus ditentukan oleh projek dan bukannya menggunakan nama sambungan proprietari sebagai penerangan produk generik.

Proses Pengilangan

Tiub Minyak Lancar biasa untuk laluan pengeluaran Medan Minyak termasuk penyediaan bilet keluli, pemanasan, tindikan, gelek panas, saiz, penyejukan, pelurus, pemotongan, rawatan haba jika perlu, pemesinan benang dan pemeriksaan akhir.

Pemprosesan benang amat penting kerana tiub berulang kali dibuat dan dipecahkan semasa perkhidmatan. Dimensi benang, kesesuaian gandingan, keadaan akhir dan pengukur oleh itu perlu memenuhi piawaian yang ditetapkan.

Pemeriksaan dan Kawalan Kualiti

Keperluan pemeriksaan bergantung pada gred, spesifikasi produk dan pesanan pembelian. Ia mungkin termasuk komposisi kimia, sifat tegangan, kekerasan, pemeriksaan dimensi, ujian drift, ujian hidrostatik dan pemeriksaan tidak merosakkan.

Untuk tiub berulir, pemeriksaan benang dan kawalan tolok juga penting. Rekod pemeriksaan dan pemeriksaan pihak ketiga boleh diatur mengikut keperluan projek.

Tiub lwn. Selongsong

Tiub dan selongsong kedua-duanya digunakan dalam telaga yang sama tetapi melakukan kerja yang berbeza.

Selongsong menyediakan sokongan lubang telaga dan pengasingan pembentukan dan biasanya disimen di tempatnya. Tiub dipasang di dalam selongsong dan menyediakan laluan aliran untuk cecair yang dihasilkan atau disuntik. Tiub boleh diambil semula semasa operasi workover.

Oleh kerana diameter luar, beban, sambungan dan fungsi reka bentuk adalah berbeza, selongsong dan tiub tidak boleh ditukar ganti.

Aplikasi Biasa

Telaga Pengeluaran Minyak

Digunakan untuk membawa minyak mentah dan gas berkaitan dari zon pengeluaran ke arah permukaan.

Perigi Gas

Dipilih dengan perhatian kepada tekanan, suhu, komposisi gas dan keperluan pengedap sambungan.

Telaga Suntikan Air

Digunakan untuk rentetan suntikan di mana bahan tiub dan sambungan perlu sepadan dengan kualiti air yang disuntik dan keadaan operasi.

Stimulasi dan Operasi Workover

Pemilihan tiub perlu mempertimbangkan berjalan berulang, menarik, berbasikal tekanan dan beban rangsangan.

Telaga Mendatar dan Dalam

Lebih banyak perhatian diperlukan untuk beban paksi, lengkokan, seretan, prestasi sambungan dan keadaan tekanan.

Panjang dan Penghantaran

Panjang julat API boleh dipilih mengikut program selongsong dan tiub. R2 digunakan secara meluas untuk tempahan tiub standard, manakala sambungan R3 yang lebih panjang boleh dipertimbangkan di mana reka bentuk telaga dan keadaan pengendalian membenarkannya.

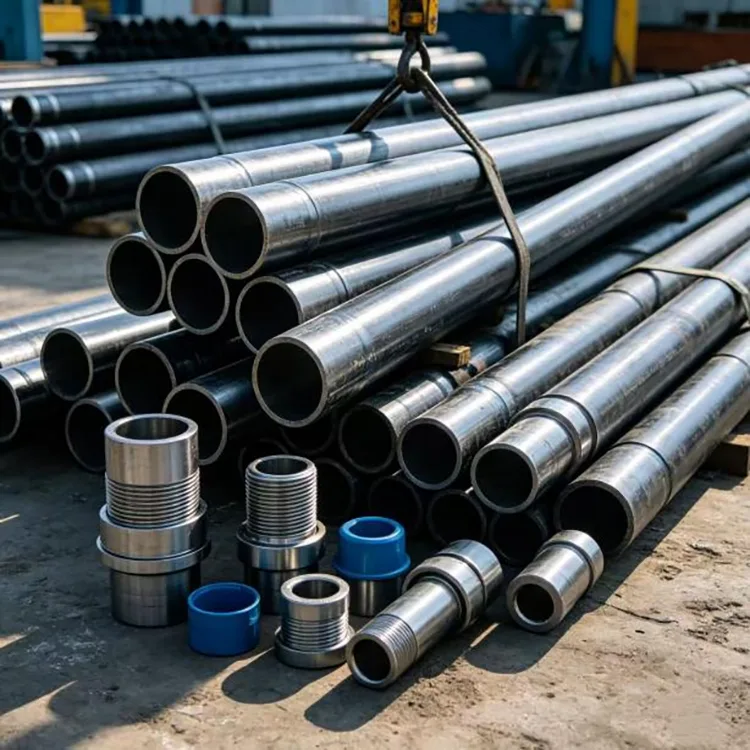

Tiub boleh dibekalkan hujung biasa atau berulir dan digandingkan mengikut sambungan yang ditentukan. Pelindung benang dan ikatan yang sesuai tersedia untuk pengangkutan dan penyimpanan.

Maklumat Perolehan

Untuk sebut harga, sediakan piawaian tiub, gred, diameter luar nominal, ketebalan dinding atau penetapan berat, jenis sambungan, julat panjang, kuantiti dan keadaan perkhidmatan.

Untuk telaga masam atau menghakis, sediakan juga maklumat H₂S, CO₂, klorida, suhu dan tekanan jika ada. Ini membolehkan bahan dan sambungan diperiksa terhadap persekitaran operasi sebenar dan bukannya memilih secara mendalam sahaja.

Soalan Lazim

S1: Apakah perbezaan utama antara Tiub Minyak Seamless untuk Medan Minyak dan selongsong?

Selongsong ialah sokongan lubang telaga luar dan paip pengasingan pembentukan, biasanya disimen di tempatnya. Tiub dipasang di dalam selongsong dan membawa cecair yang dihasilkan atau disuntik. Tiub boleh ditarik keluar semasa operasi workover.

S2: Adakah tiub lancar satu-satunya jenis yang dibenarkan untuk telaga minyak?

Tidak. API 5CT meliputi kedua-dua produk selongsong atau tiub lancar dan dikimpal elektrik. Apabila tiub lancar diperlukan, spesifikasi pembelian hendaklah menyatakan dengan jelas jenis pembuatan.

S3: Bagaimanakah cara saya memilih antara tiub NU dan EU?

Tiub NU mempunyai sambungan tanpa gangguan dan biasanya digunakan untuk aplikasi konvensional di mana kapasiti sambungan adalah mencukupi. Tiub EU mempunyai hujung luaran yang terganggu dan menyediakan bahagian sambungan yang lebih besar untuk aplikasi yang memerlukan kapasiti tegangan yang lebih besar. API 5CT mengiktiraf kedua-dua sambungan tiub NU dan EU.

S4: Bolehkah tiub P110 digunakan dalam perigi masam?

Jangan tentukan kesesuaian perkhidmatan masam dari kekuatan sahaja. Perkhidmatan H₂S memerlukan pemeriksaan gred, rawatan haba, kekerasan dan keadaan persekitaran yang ditentukan. Tiub hendaklah dipesan mengikut keperluan perkhidmatan masam yang berkenaan.

S5: Apakah maklumat yang diperlukan untuk memilih Tiub Minyak Lancar untuk Medan Minyak?

Maklumat asas termasuk saiz tiub, ketebalan dinding atau berat, gred keluli, sambungan, panjang dan kuantiti. Untuk pemilihan kejuruteraan yang betul, kedalaman telaga, tekanan, suhu dan komposisi bendalir juga perlu disediakan.

S6: Bolehkah tiub dibekalkan berulir dan digandingkan?

ya. Tiub boleh dibekalkan dengan sambungan API tertentu seperti NU, EU atau IJ, serta sambungan premium khusus projek jika berkenaan.
